Questões de Engenharia Elétrica do ano 2013

Acerca da operação de máquinas trifásicas conectadas a um sistema elétrico de potência, julgue os próximos itens.

O circuito equivalente de um motor de indução trifásico possui elementos não lineares que variam em função do escorregamento do motor, em especial, o tiristor utilizado na modelagem das perdas magnéticas no núcleo de ferro.

Considerando essas informações, julgue os seguintes itens.

Transformadores têm, tipicamente, rendimento maior que motores elétricos de indução pelo fato de não possuírem entreferro, o que faz que a corrente de excitação seja menor, provocando menor perda por efeito Joule nos enrolamentos. Os motores de indução, por possuírem entreferro entre o estator e o rotor, necessitam de maiores correntes de excitação para magnetizar o ar no entreferro.

Considerando essas informações, julgue os seguintes itens.

Considerando essas informações, julgue os seguintes itens.

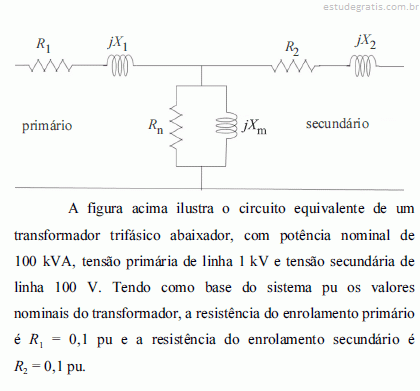

Para determinar os parâmetros do ramo série do circuito equivalente do transformador (resistências dos enrolamentos R ₁ e R ₂ e reatâncias de dispersão X ₁ e X ₂), é necessário realizar o ensaio de curto-circuito. Caso o curto-circuito seja aplicado no enrolamento secundário, a corrente que circulará no enrolamento primário será de 100 A.

Considerando essas informações, julgue os seguintes itens.

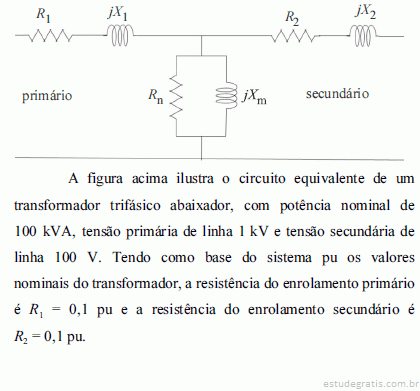

Considere a realização do ensaio em vazio para que sejam determinados os parâmetros do ramo paralelo do circuito equivalente do transformador. Nesse caso, a corrente consumida no ensaio será inferior a 580 A, se o transformador for alimentado pelo circuito secundário.
