Questões de Engenharia Elétrica do ano 2013

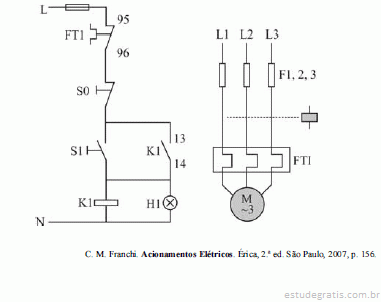

Um motor de indução trifásico do tipo gaiola de esquilo deve ser ligado remotamente por meio dos circuitos ilustrados nos diagramas de força e de comando acima. Considerando essas informações, julgue os itens seguintes.

Caso o motor seja submetido à sobrecarga no seu eixo e a proteção atue para eliminar essa sobrecarga, somente o dispositivo FT1 deverá comandar o desligamento do motor.

Um motor de indução trifásico do tipo gaiola de esquilo deve ser ligado remotamente por meio dos circuitos ilustrados nos diagramas de força e de comando acima. Considerando essas informações, julgue os itens seguintes.

O componente H1 no diagrama de comando é uma lâmpada de sinalização; quando esta lâmpada está acesa é sinal de que o contactor está energizado.

Um motor de indução trifásico do tipo gaiola de esquilo deve ser ligado remotamente por meio dos circuitos ilustrados nos diagramas de força e de comando acima. Considerando essas informações, julgue os itens seguintes.

Há indicação no diagrama de força que o motor é acionado remotamente a partir de três pontos localizados em diferentes lugares.

Acerca da operação de máquinas trifásicas conectadas a um sistema elétrico de potência, julgue os próximos itens.

No caso de ocorrer uma falta assimétrica próxima a um gerador síncrono, para que seja determinada a corrente de falta, o gerador poderá ser modelado, por componentes simétricas, como uma fonte de tensão de sequência direta, gerando o valor nominal de tensão para a componente de sequência direta, e como uma fonte de tensão de sequência inversa, gerando valor nominal de tensão para a componente de sequência inversa, acrescendo-se as respectivas impedâncias.

Acerca da operação de máquinas trifásicas conectadas a um sistema elétrico de potência, julgue os próximos itens.

O gerador síncrono pode controlar a quantidade de energia reativa indutiva fornecida ao sistema elétrico, por meio da modificação de sua corrente de campo, localizada no rotor da máquina. Já o fornecimento de energia reativa capacitiva somente é possível quando a máquina síncrona opera como motor.
