Questões de Engenharia Elétrica do ano 2013

A respeito de transformadores, motores de indução e motores de corrente contínua, julgue os itens de 95 a 97.

A marcação de polaridades em enrolamentos de um transformador de potência é realizada com base nos dados obtidos do ensaio em curto-circuito do transformador.

A respeito de transformadores, motores de indução e motores de corrente contínua, julgue os itens de 95 a 97.

Se determinado motor de corrente contínua tem a característica de conjugado versus rotação no eixo conforme ilustrado no gráfico abaixo, é correto afirmar que se trata de um motor do tipo excitação shunt em derivação.

A respeito de transformadores, motores de indução e motores de corrente contínua, julgue os itens de 95 a 97.

Considere um motor de indução trifásico com bobinas do estator conectadas em estrela. Caso apenas uma das bobinas do estator não tenha sido alimentada (esteja aberta) e o motor tenha sido ligado, a velocidade do motor não alcançará o valor nominal.

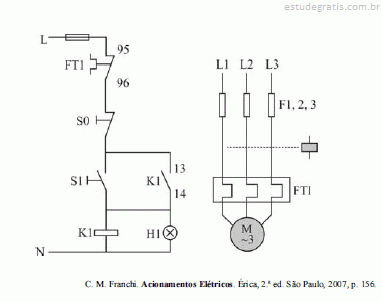

Um motor de indução trifásico do tipo gaiola de esquilo deve ser ligado remotamente por meio dos circuitos ilustrados nos diagramas de força e de comando acima. Considerando essas informações, julgue os itens seguintes.

É possível controlar a velocidade do motor interferindo nas correntes do rotor. No entanto, para que esse procedimento seja factível, é necessário inserir reostatos nos enrolamentos do rotor e ajustar a velocidade conforme a corrente de interesse.
