Questões de Engenharia Elétrica do ano 2013

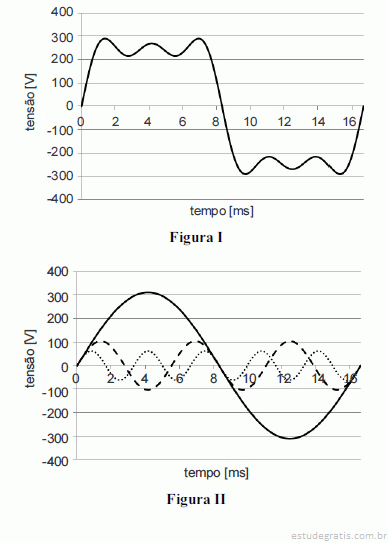

A figura I acima apresenta a forma de onda da tensão de uma instalação elétrica oscilografada, enquanto a figura II apresenta a decomposição dessa forma de onda por série de Fourier, cuja componente fundamental possui frequência igual a 60 Hz. Considerando essas figuras, julgue os itens a seguir.

A distorção harmônica representada pela forma de onda pontilhada da figura II pode ser associada a uma componente simétrica de sequência negativa, que é responsável pela redução da carga de um motor de indução alimentado por essa tensão distorcida.

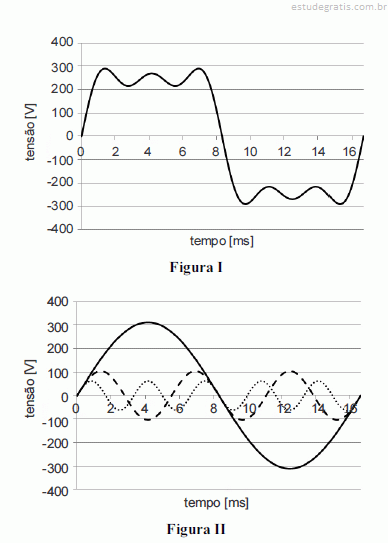

A figura I acima apresenta a forma de onda da tensão de uma instalação elétrica oscilografada, enquanto a figura II apresenta a decomposição dessa forma de onda por série de Fourier, cuja componente fundamental possui frequência igual a 60 Hz. Considerando essas figuras, julgue os itens a seguir.

A figura I acima apresenta a forma de onda da tensão de uma instalação elétrica oscilografada, enquanto a figura II apresenta a decomposição dessa forma de onda por série de Fourier, cuja componente fundamental possui frequência igual a 60 Hz. Considerando essas figuras, julgue os itens a seguir.

Uma possível causa de distorções na forma de onda da tensão é a utilização de equipamentos elétricos não lineares, como, por exemplo, os geradores, que operam na região saturada da curva de saturação do material ferromagnético utilizado em sua construção.

A figura I acima apresenta a forma de onda da tensão de uma instalação elétrica oscilografada, enquanto a figura II apresenta a decomposição dessa forma de onda por série de Fourier, cuja componente fundamental possui frequência igual a 60 Hz. Considerando essas figuras, julgue os itens a seguir.

A decomposição por série de Fourier apresenta componente harmônico de quinta ordem.

O eletricista de uma empresa, ao realizar verificação de rotina (manutenção preventiva) em um quadro elétrico de baixa tensão da instalação onde trabalha, sofreu um choque elétrico.

Com base na situação hipotética apresentada e na norma NR 10, julgue os itens de 107 a 111.

Caso a empresa onde ocorreu o acidente opere instalações ou equipamentos integrantes do sistema elétrico de potência, a NR 10 estabelece que seja acrescentado ao prontuário de instalações elétricas os seguintes documentos: descrição dos procedimentos para emergências e certificações dos equipamentos de proteção coletiva e individual.
