Questões de Engenharia Elétrica do ano 2013

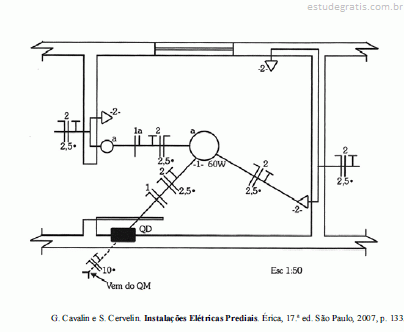

A figura acima representa parte de uma planta baixa da instalação elétrica de uma residência em um edifício que será atendido em tensão fase neutro igual a 127 V. A planta ainda é uma versão preliminar do projeto, porque precisará ser revista por engenheiro eletricista e, possivelmente, precisará de ajustes para permitir a conexão de equipamentos ainda não previstos pelo proprietário da residência. Tendo como base essas informações, julgue os próximos itens.

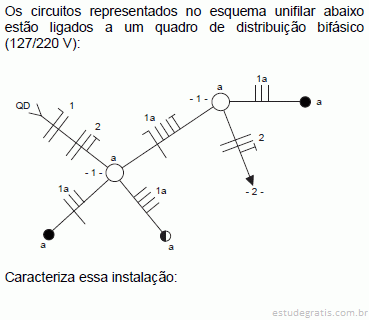

Considerando apenas os condutores que chegam até o QD, não é possível instalar tomada no quarto para aparelhos que funcionem em 220 V, porque há apenas um condutor fase chegando ao QD. Caso chegassem ao QD pelo menos dois condutores fases, seria possível instalar no quarto uma tomada que permitisse suprir energia em tensão 220 V.

A figura acima representa parte de uma planta baixa da instalação elétrica de uma residência em um edifício que será atendido em tensão fase neutro igual a 127 V. A planta ainda é uma versão preliminar do projeto, porque precisará ser revista por engenheiro eletricista e, possivelmente, precisará de ajustes para permitir a conexão de equipamentos ainda não previstos pelo proprietário da residência. Tendo como base essas informações, julgue os próximos itens.

A simbologia padrão convencionada para o circuito 1 na planta está incompleta, pois falta, nesta, o valor da seção reta dos condutores fase e neutro.

A figura acima representa parte de uma planta baixa da instalação elétrica de uma residência em um edifício que será atendido em tensão fase neutro igual a 127 V. A planta ainda é uma versão preliminar do projeto, porque precisará ser revista por engenheiro eletricista e, possivelmente, precisará de ajustes para permitir a conexão de equipamentos ainda não previstos pelo proprietário da residência. Tendo como base essas informações, julgue os próximos itens.

O ponto de luz no teto é comandado por interruptor three-way.
