Questões de Engenharia Elétrica do ano 2012

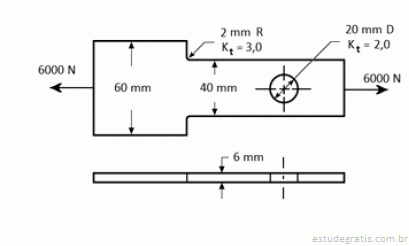

Considerando que o componente submetido a uma carga axial de 6.000 N esquematizado na figura acima seja fabricado em aço ABNT 4130 normalizado (resistência à ruptura Srt = 1030 MPa e ao escoamento Sy = 650 MPa), e considerando, ainda, os fatores de concentração de tensões indicados para a mudança de seção e para o furo, julgue os itens a seguir.

A seção onde está o furo é a seção crítica para dimensionamento da peça.

Com referência a uma transmissão por engrenagens de dentes retos normais, com ângulo de pressão de 20° e perfil evolvente, na qual um torque de 1.200 N@m seja transmitido por um pinhão de 25 dentes e diâmetro primitivo de 100 mm a uma coroa de 75 dentes e 300 mm de diâmetro primitivo, julgue os próximos itens.

Durante a ação conjugada, cada dente do pinhão aplicará ao dente da coroa uma força tangencial de 12 kN.

Com referência a uma transmissão por engrenagens de dentes retos normais, com ângulo de pressão de 20° e perfil evolvente, na qual um torque de 1.200 N@m seja transmitido por um pinhão de 25 dentes e diâmetro primitivo de 100 mm a uma coroa de 75 dentes e 300 mm de diâmetro primitivo, julgue os próximos itens.

As citadas engrenagens devem ser fabricadas com módulo m = 4 mm.

Julgue os itens seguintes, acerca das características de funcionamentos das turbinas hidráulicas.

Para turbinas hidráulicas semelhantes, são válidas as seguintes relações:

em que n = número de rotações da turbina, P = potência no eixo da turbina, H = queda disponível e Q = vazão ou descarga da turbina.

Na especificação das condições para conforto térmico em ambientes moderados, são utilizados vários parâmetros físicos para expressar a condição de conforto térmico das pessoas em um determinado ambiente. Acerca de parâmetros indicadores de conforto térmico, julgue os itens que se seguem.

Na Escala Sétima da ASHRAE ou Escala de Fanger, um valor zero para o voto médio estimado (VME) ou predicted mean vote (PMV) fornece uma indicação de ambiente com muito calor.
