Questões de Engenharia Elétrica do ano 2012

Julgue os próximos itens, acerca de faltas simétricas e assimétricas em sistemas de energia elétrica em redes CA.

Nas faltas do tipo simétrica, como as trifásicas, a componente de sequência positiva da corrente de falta é nula.

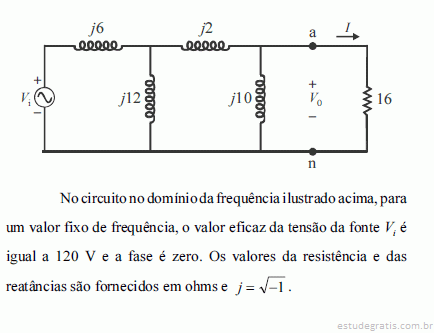

Com relação ao circuito apresentado acima, julgue os itens subsecutivos.

Caso o resistor seja desconectado do circuito, a tensão V₀ passará a ser igual a 50 V.

Com relação ao circuito apresentado acima, julgue os itens subsecutivos.

Se forem utilizadas as base 100 V e 1 kVA para cálculo, em pu, das grandezas e parâmetros do circuito, a corrente I terá magnitude igual a 0,20 pu.

Com relação ao circuito apresentado acima, julgue os itens subsecutivos.

A corrente I tem magnitude igual a 2,5 A.

Com relação a instalações elétricas de baixa tensão, julgue os itens a seguir.

Segundo a norma relativa a instalações elétricas de baixa tensão, é possível que em um mesmo eletroduto passe um único condutor de proteção (terra), mesmo que exista mais de um circuito nesse eletroduto.
