Questões de Engenharia Elétrica do ano 2012

#Questão 412443 - Engenharia Elétrica, Instalacao Elétrica, CESGRANRIO, 2012, Petrobras, Técnico de Suprimentos de Bens e Serviços Júnior

Uma carga trifásica é alimentada por três condutores fase e um condutor neutro em uma instalação elétrica. Todos os condutores possuem a mesma seção nominal. Considere que a taxa de terceira harmônica e seus múltiplos da corrente da carga seja igual a 25%. Nessa situação, de acordo com a NBR 5410:2004, o condutor neutro está dimensionado

A) corretamente, podendo ter a mesma seção nominal dos condutores fase.

B) incorretamente, devendo ter seção nominal maior que a dos condutores fase.

C) incorretamente, devendo ter seção nominal menor que a dos condutores fase.

D) incorretamente, devendo esse condutor ser retirado do circuito para eliminar as harmônicas.

E) incorretamente, devendo esse condutor ser transformado em condutor PEN para eliminar as harmônicas.

#Questão 412445 - Engenharia Elétrica, Máquinas Elétricas, CESGRANRIO, 2012, Petrobras, Técnico de Suprimentos de Bens e Serviços Júnior

O transformador é uma máquina elétrica de grande aplicabilidade. Dessa forma, o conhecimento dos fenômenos elétricos e magnéticos associados à operação dessa máquina é importante. Um dos fenômenos supracitados é conhecido como corrente de inrush, que consiste em uma elevada corrente que pode causar atuação indevida da proteção, afundamento temporário de tensão, redução da vida útil do transformador, dentre outras consequências. O que pode causar o surgimento da corrente de inrush no transformador?

A) A conexão ou desconexão de cargas de elevada potência no transformador.

B) A variação do tape do transformador.

C) A alimentação de cargas que drenam correntes harmônicas do transformador.

D) A energização do transformador.

E) As falhas na isolação dos enrolamentos do transformador.

#Questão 412447 - Engenharia Elétrica, Eletrônica Analógica, CESGRANRIO, 2012, Petrobras, Técnico de Suprimentos de Bens e Serviços Júnior

#Questão 412449 - Engenharia Elétrica, Circuitos, CESGRANRIO, 2012, Petrobras, Técnico de Suprimentos de Bens e Serviços Júnior

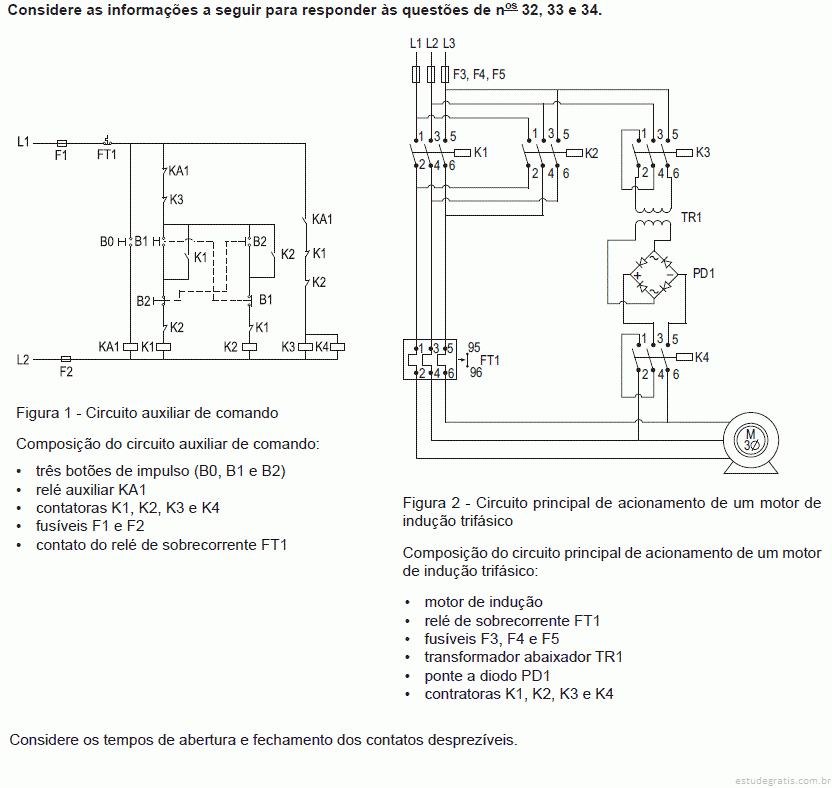

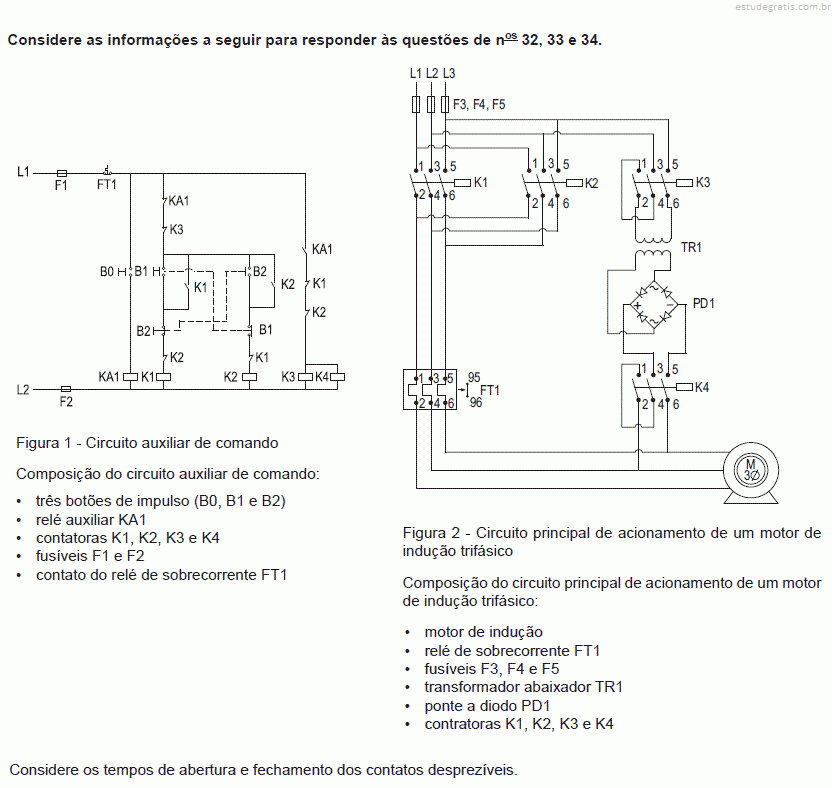

A partir da análise dos circuitos das Figuras 1 e 2, considere as afirmativas abaixo.

I - As contatoras K1 e K2 são acionadas sempre simultaneamente.

II - O relé de sobrecorrente FT1 protege o motor de indução apenas quando o motor é energizado através do acionamento da contatora K1.

III - Ao pressionar os botões de impulso B0 e B1 simultaneamente, serão acionadas apenas as contatoras K3 e K4.

Está correto APENAS o que se afirma em

A) I

B) II

C) III

D) I e II

E) II e III

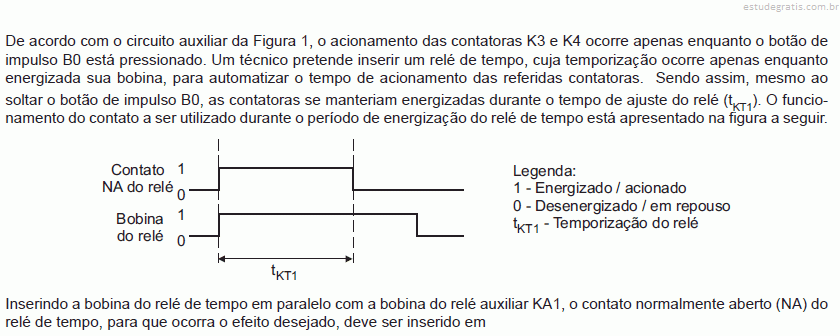

#Questão 412450 - Engenharia Elétrica, Circuitos, CESGRANRIO, 2012, Petrobras, Técnico de Suprimentos de Bens e Serviços Júnior

A) série com o contato normalmente aberto de KA1

B) série com o botão de impulso B0

C) paralelo com o contato normalmente aberto de KA1

D) paralelo com o contato normalmente fechado de KA1

E) paralelo com o botão de impulso B0
