O diagrama unifilar completo para o eletroduto II é

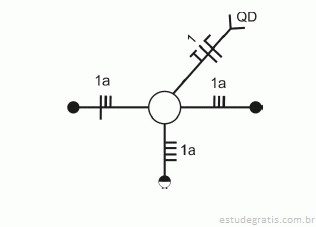

Com relação ao esquema unifilar apresentado na figura acima, que ilustra o circuito de comando de uma lâmpada, julgue o próximo item.

Esse esquema ilustra a ligação de três interruptores do tipo paralelo bipolar pertencentes ao circuito 1 da instalação elétrica.

Considerando que uma instalação industrial alimentada em sistema trifásico, com tensão fase-neutro igual a 100 V, tenha duas cargas equilibradas ligadas em paralelo que absorvem da rede elétrica 1 kW e 2 kW, com fatores de potência indutivos iguais a 0,8 e 0,6, respectivamente, julgue os itens que se seguem.

A corrente de linha necessária para atender essa instalação é inferior a 20 A, mas, caso haja compensação reativa de modo a fazer que o fator de potência resulte em unitário, esse valor de corrente será reduzido para apenas 10 A.

Considerando que uma instalação industrial alimentada em sistema trifásico, com tensão fase-neutro igual a 100 V, tenha duas cargas equilibradas ligadas em paralelo que absorvem da rede elétrica 1 kW e 2 kW, com fatores de potência indutivos iguais a 0,8 e 0,6, respectivamente, julgue os itens que se seguem.

A instalação total de 3 kVar de potência reativa puramente capacitiva, como forma de compensar a potência reativa que é absorvida pelas cargas, é insuficiente para tornar o fator de potência dessa instalação unitário.

Com base na Norma Regulamentadora (NR) n.º 10 do Ministério do Trabalho e Emprego, que versa sobre segurança em instalações e serviços em eletricidade, julgue os itens a seguir.

Os profissionais que realizam intervenções em instalações elétricas com tensão igual ou superior a 50 V, em corrente alternada, ou superior a 120 V, em corrente contínua, devem receber treinamento de segurança para trabalhos com instalações elétricas energizadas. A carga horária mínima do treinamento é de quarenta horas e seu conteúdo deve contemplar, entre outros assuntos, proteção e combate a incêndios e primeiros socorros.
