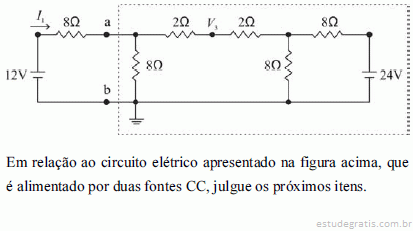

A tensão nodal V₃ pode ser calculada corretamente como a soma de uma tensão de 6 V e outra de 3 V, totalizando 9 V. A contribuição de 6 V é uma parcela devida à fonte de 24 V, enquanto a parcela de 3 V é proporcionada pela fonte de 12 V.

A corrente I¹ não representa a corrente gerada apenas pela fonte de 12 V, já que seu valor também tem contribuição da fonte de 24 V.

Se as duas fontes de tensão forem ligadas e as correntes I₁ e I₂ forem iguais, a corrente eficaz I, correspondente a i(t), será igual ao dobro de I₁.

Caso apenas a fonte com tensão v₂(t) seja ligada, o circuito se comportará de forma capacitiva, ou seja, a corrente i₂(t) estará avançada em relação a tensão v₂(t).

A potência média (potência ativa) total gerada pelas duas fontes é igual a zero.
