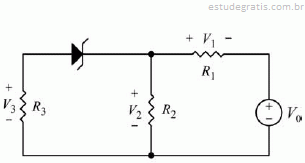

Considerando que o circuito elétrico da figura acima esteja operando na região de ruptura e que, nele, o diodo zener seja ideal e tenha tensão de ruptura V_z é correto afirmar que

aumentando-se o valor de V₀, o valor de V₁ permanece inalterado.

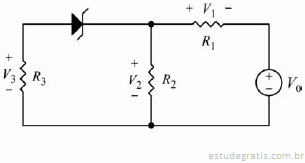

Considerando que o circuito elétrico da figura acima esteja operando na região de ruptura e que, nele, o diodo zener seja ideal e tenha tensão de ruptura V_z é correto afirmar que

Considerando que o circuito elétrico da figura acima esteja operando na região de ruptura e que, nele, o diodo zener seja ideal e tenha tensão de ruptura V_z é correto afirmar que

V₃ > 0.

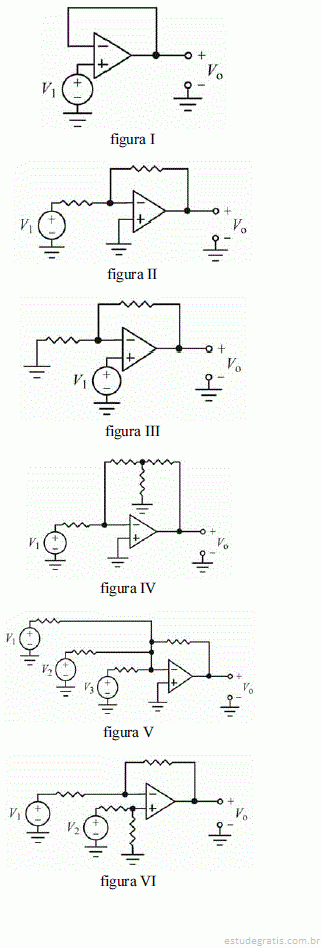

Considerando que, nos circuitos das figuras de I a VI acima, os amplificadores operacionais sejam ideais e que todos os resistores tenham resistência igual a 1 , é correto afirmar que, no circuito da figura

I, V_o = V₁.

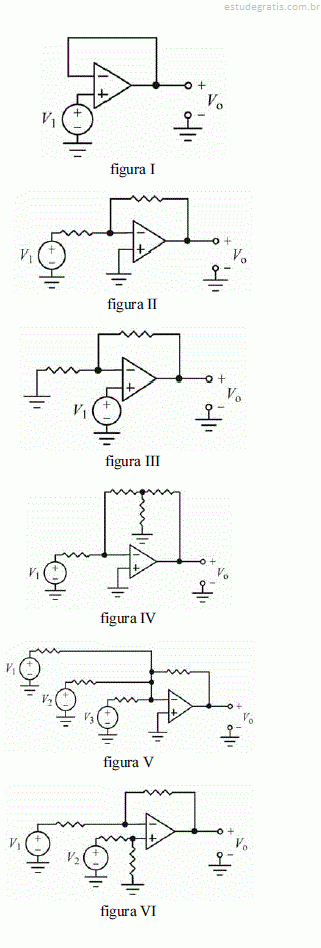

Considerando que, nos circuitos das figuras de I a VI acima, os amplificadores operacionais sejam ideais e que todos os resistores tenham resistência igual a 1 , é correto afirmar que, no circuito da figura

II, V_o = –V₁.
