Questões de Engenharia Elétrica do ano 2011

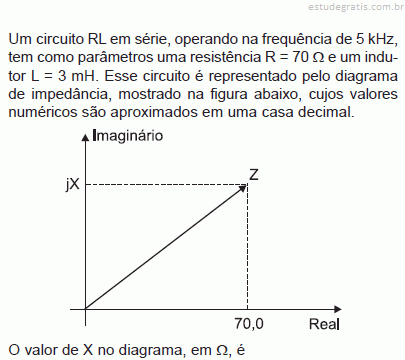

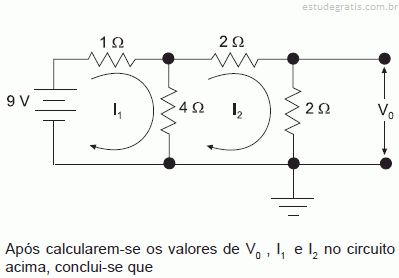

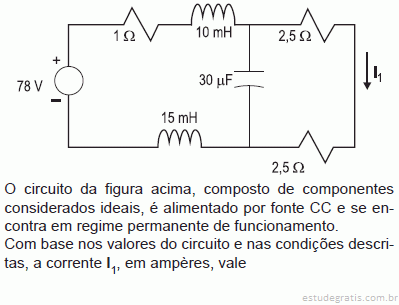

Em redes aéreas de média tensão, a distância mínima, em qualquer direção, entre condutores de circuitos diferentes instalados em estruturas diferentes deve ser igual à flecha máxima mais 1 cm/kV, considerando-se o circuito de maior tensão. Essa distância não pode ser inferior a 1,20 m. No caso de uma rede aérea que apresenta uma flecha máxima de, aproximadamente, 0,60 m, a distância horizontal, em metros, entre os condutores dos circuitos de 13,8 kV e 4,16 kV, montados em estruturas diferentes deve ser de

Um transformador trifásico de distribuição de 150 kVA, 13.800/220 V, foi submetido a ensaios de curto-circuito e circuito aberto, cujos resultados foram:

Ensaio a vazio (valores referidos ao lado de baixa):

• tensão de circuito aberto: 220 V

• corrente de circuito aberto = 22 A

• potência de circuito aberto = 400 W

Ensaio de curto-circuito (valores referidos ao lado de alta):

• tensão de curto-circuito: 400 V

• corrente de curto-circuito = 80 A

• potência de curto-circuito = 2500 W

A partir dessas informações, o valor aproximado, em watt, das perdas no cobre do enrolamento de baixa tensão, durante o ensaio a vazio, é
