Questões de Engenharia Elétrica do ano 2011

#Questão 415835 - Engenharia Elétrica, Circuitos, FCC, 2011, INFRAERO, Analista Superior IV

#Questão 415837 - Engenharia Elétrica, Circuitos, FCC, 2011, INFRAERO, Analista Superior IV

Uma tensão alternada senoidal de 40 V(rms), 60 Hz é retificada em onda completa por uma ponte retificadora com carga resistiva. As tensões eficaz e média na carga valem, respectivamente,

A)

36 V e 20 V.

B)

36 V e 40 V.

C)

40 V e 36 V.

D)

40 V e 40 V.

E)

45 V e 20 V.

#Questão 415838 - Engenharia Elétrica, Circuitos, FCC, 2011, INFRAERO, Analista Superior IV

#Questão 415840 - Engenharia Elétrica, Circuitos, FCC, 2011, INFRAERO, Analista Superior IV

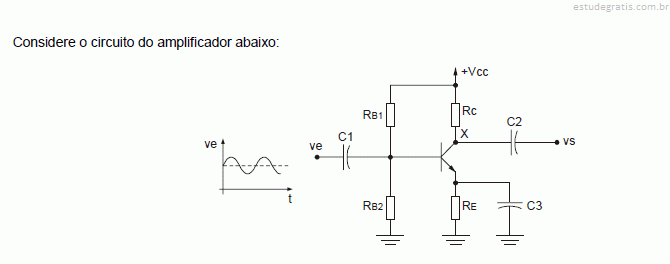

O sinal no ponto X tem uma componente AC

A)

em fase com o sinal AC do emissor e uma componente DC igual à da base.

B)

em fase com o sinal AC da base e uma componente DC igual a VCE.

C)

defasada de 90° em relação ao sinal AC da base e uma componente DC proporcional à polarização da base.

D)

defasada de 180° em relação ao sinal AC da base e uma componente DC nula.

E)

defasada de 180° em relação ao sinal AC da base e uma componente DC de polarização do coletor.

#Questão 415842 - Engenharia Elétrica, Circuitos, FCC, 2011, INFRAERO, Analista Superior IV

Em um n¨® de um circuito el¨¦trico chegam as correntes &I1= 10¡Ï45¡ã A, &I2 = X + j10 A e &I3 = 20 − j10 A e saem as correntes &I4 = 10 + jYA e &I5 = 20¡Ï − 45¡ã A . X e Y valem, em amp¨¨res, respectivamente,

A)

21 e 3

B)

13 e 7

C)

13 e 41

D)

−3 e 21

E)

−3 e −21
