Questões de Engenharia Elétrica do ano 2011

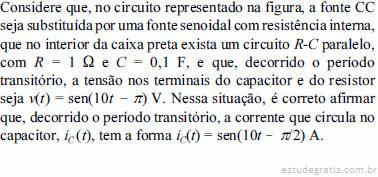

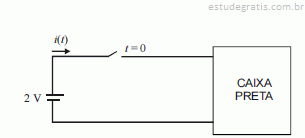

Considere que a figura acima represente um circuito linear em que todos os elementos sejam ideais. A parte denominada caixa preta é uma rede formada por componentes desconhecidos, sabendo-se apenas que tais componentes são passivos e que não contêm energia armazenada no instante imediatamente anterior ao fechamento da chave, que ocorre em t = 0. Com base nessas informações e na figura apresentada, julgue os itens a seguir.

Considere que a figura acima represente um circuito linear em que todos os elementos sejam ideais. A parte denominada caixa preta é uma rede formada por componentes desconhecidos, sabendo-se apenas que tais componentes são passivos e que não contêm energia armazenada no instante imediatamente anterior ao fechamento da chave, que ocorre em t = 0. Com base nessas informações e na figura apresentada, julgue os itens a seguir.

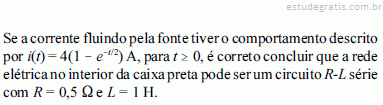

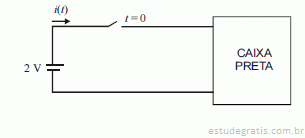

Considere que a figura acima represente um circuito linear em que todos os elementos sejam ideais. A parte denominada caixa preta é uma rede formada por componentes desconhecidos, sabendo-se apenas que tais componentes são passivos e que não contêm energia armazenada no instante imediatamente anterior ao fechamento da chave, que ocorre em t = 0. Com base nessas informações e na figura apresentada, julgue os itens a seguir.

Considere que a figura acima represente um circuito linear em que todos os elementos sejam ideais. A parte denominada caixa preta é uma rede formada por componentes desconhecidos, sabendo-se apenas que tais componentes são passivos e que não contêm energia armazenada no instante imediatamente anterior ao fechamento da chave, que ocorre em t = 0. Com base nessas informações e na figura apresentada, julgue os itens a seguir.

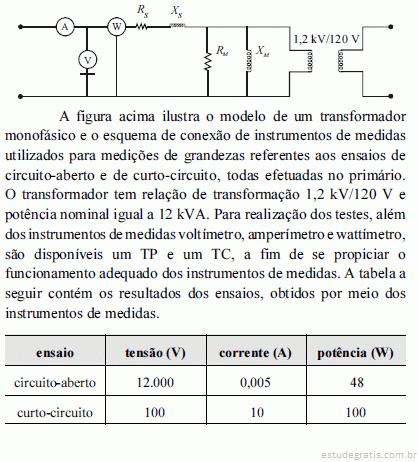

Com base nas informações acima, julgue os itens seguintes, relativos aos parâmetros do modelo do transformador, quando calculados em relação ao lado de alta tensão.

Com base nos resultados do ensaio em curto-circuito, obtêm-se
