Questões de Engenharia Elétrica do ano 2011

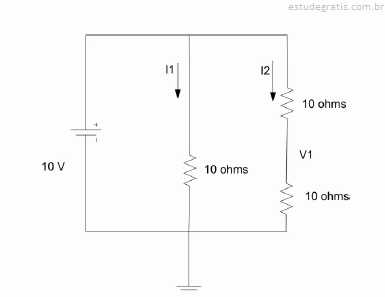

Considerando o circuito elétrico ilustrado na figura acima, julgue os itens seguintes.

A tensão V1 em relação à referência, no nó entre os resistores de 10 ohms, é igual a 10 V.

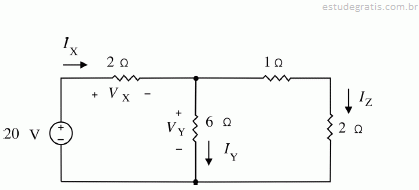

Considerando o circuito elétrico de corrente contínua representado na figura acima, julgue os itens que se seguem.

A corrente I _y é menor que a corrente I _z.

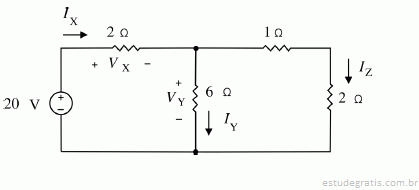

Considerando o circuito elétrico de corrente contínua representado na figura acima, julgue os itens que se seguem.

A corrente I _x é igual a 5 A.

Considerando o circuito elétrico de corrente contínua representado na figura acima, julgue os itens que se seguem.

A tensão V _x é menor que a tensão V _y

A respeito dos circuitos elétricos de corrente alternada monofásicos, julgue os itens subsequentes.

Se, em um indutor em regime permanente de corrente alternada monofásico, a corrente eficaz for igual a 2 A e a tensão eficaz, a 4 V, então o valor médio da potência será igual a 4 W e o valor máximo de potência instantânea, a 8 W.
