Questões de Engenharia Elétrica do ano 2011

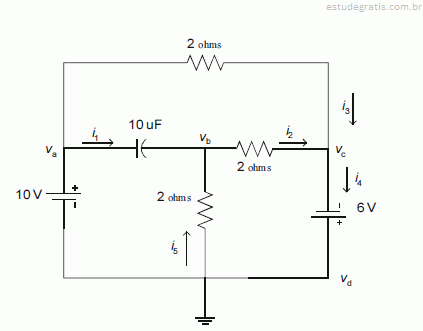

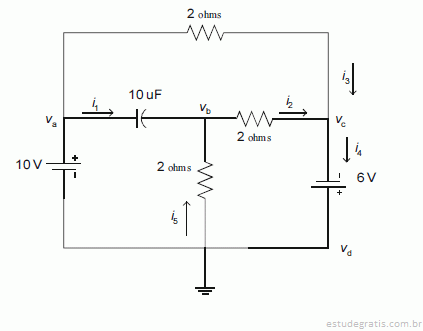

Considerando que o circuito elétrico ilustrado na figura acima se encontre na situação de estado estacionário, ou seja, que as correntes e tensões tenham assumido valores constantes, todas as tensões tenham o potencial do nó de terra como referência e as correntes sejam convencionais, julgue os itens seguintes.

A corrente i ₃ é igual a 5 A.

Considerando que o circuito elétrico ilustrado na figura acima se encontre na situação de estado estacionário, ou seja, que as correntes e tensões tenham assumido valores constantes, todas as tensões tenham o potencial do nó de terra como referência e as correntes sejam convencionais, julgue os itens seguintes.

A diferença de tensões v_a - v_c é igual a 2i ₃ V.

Considerando que o circuito elétrico ilustrado na figura acima se encontre na situação de estado estacionário, ou seja, que as correntes e tensões tenham assumido valores constantes, todas as tensões tenham o potencial do nó de terra como referência e as correntes sejam convencionais, julgue os itens seguintes.

A corrente i ₁ é igual a 8 A.

Considerando que o circuito elétrico ilustrado na figura acima se encontre na situação de estado estacionário, ou seja, que as correntes e tensões tenham assumido valores constantes, todas as tensões tenham o potencial do nó de terra como referência e as correntes sejam convencionais, julgue os itens seguintes.

A tensão v _b é igual a -3 V.

Considerando que o circuito elétrico ilustrado na figura acima se encontre na situação de estado estacionário, ou seja, que as correntes e tensões tenham assumido valores constantes, todas as tensões tenham o potencial do nó de terra como referência e as correntes sejam convencionais, julgue os itens seguintes.

A soma das correntes i ₂, i ₃ e i ₄, conforme os sentidos dados, é nula.
