Questões de Engenharia Elétrica do ano 2011

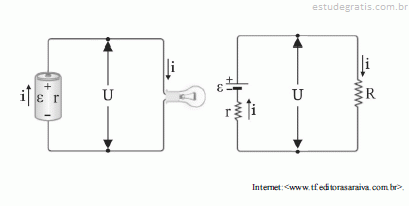

Com referência à figura acima, que mostra uma lâmpada incandescente automotiva de 12 V e 60 W, sob teste em uma bancada com uma bateria de tensão nominal igual a 6 V e resistência interna igual a , e considerando que a resistência da lâmpada não varie com a diferença de potencial nos seus terminais, julgue os itens subsequentes.

Nos testes de bancada, a potência dissipada pela lâmpada é menor que 15 W.

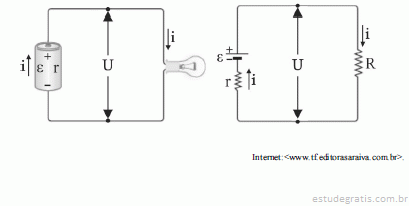

Com referência à figura acima, que mostra uma lâmpada incandescente automotiva de 12 V e 60 W, sob teste em uma bancada com uma bateria de tensão nominal igual a 6 V e resistência interna igual a , e considerando que a resistência da lâmpada não varie com a diferença de potencial nos seus terminais, julgue os itens subsequentes.

Se, em determinado instante, houver um curto-circuito nos terminais da lâmpada, a corrente drenada pela bateria, nesse instante, será maior que 36 A.

Com referência à figura acima, que mostra uma lâmpada incandescente automotiva de 12 V e 60 W, sob teste em uma bancada com uma bateria de tensão nominal igual a 6 V e resistência interna igual a , e considerando que a resistência da lâmpada não varie com a diferença de potencial nos seus terminais, julgue os itens subsequentes.

A resistência equivalente do circuito é maior que 2,5

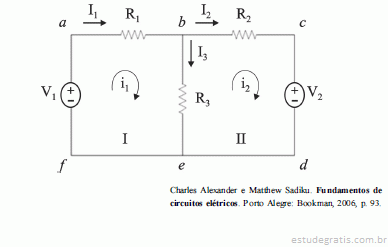

Julgue os itens seguintes, considerando as informações apresentadas no circuito ilustrado na figura acima.

Considerando os valores dos componentes: R₁ = R₂ = R₃ = 0, V₁ = V₂ = 10 V, a corrente no resistor R₃ será igual a 0,5 A.

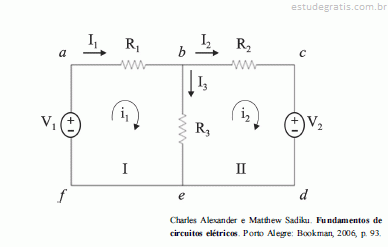

Julgue os itens seguintes, considerando as informações apresentadas no circuito ilustrado na figura acima.

O valor da corrente I₁, no resistor R₁, é diferente do valor da corrente de malha i₁.
