Questões de Engenharia Elétrica do ano 2011

Qual das alternativas abaixo apresenta um tipo de curto-circuito (falta ou defeito) que é equilibrado e contém somente componentes de seqüência positiva (curtos-circuitos nos terminais de um gerador síncrono)?

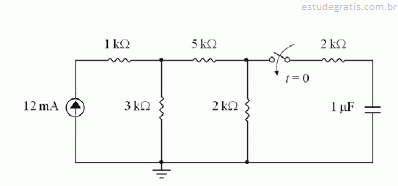

Considerando que, no instante t = 0, ocorra o fechamento da chave representada no circuito elétrico ilustrado na figura acima e supondo que o capacitor representado nessa figura esteja inicialmente descarregado e que o circuito seja alimentado por uma fonte de corrente contínua de valor 12 mA, julgue os itens que se seguem.

Decorrido um intervalo de tempo infinito após a chave ter sido ligada, é correto afirmar, em comparação com a constante de tempo do circuito, que a tensão sobre o capacitor é inferior a 5 V.

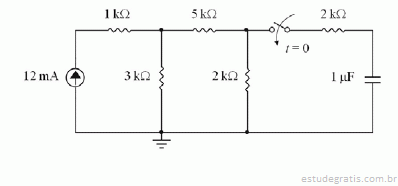

Considerando que, no instante t = 0, ocorra o fechamento da chave representada no circuito elétrico ilustrado na figura acima e supondo que o capacitor representado nessa figura esteja inicialmente descarregado e que o circuito seja alimentado por uma fonte de corrente contínua de valor 12 mA, julgue os itens que se seguem.

Imediatamente antes do fechamento da chave, a potência total a ser dissipada pelos resistores do circuito é superior a 450 mW.

Considerando que, no instante t = 0, ocorra o fechamento da chave representada no circuito elétrico ilustrado na figura acima e supondo que o capacitor representado nessa figura esteja inicialmente descarregado e que o circuito seja alimentado por uma fonte de corrente contínua de valor 12 mA, julgue os itens que se seguem.

Considerando o funcionamento a partir do instante t = 0, conclui-se que a constante de tempo do circuito é inferior a 3,8 ms.

O circuito ilustrado na figura acima corresponde a uma ponte de Wheatstone, utilizada em uma experiência de eletricidade para determinação da resistência desconhecida Rx. Entre os pontos A e D, é ligado um potenciômetro, cuja resistência variável é Rs. Um galvanômetro é conectado entre os pontos B e D do circuito para monitoramento da ponte.

Com base nessas informações, julgue os itens que se seguem.

Caso a ponte de Wheatstone esteja balanceada, a corrente que circula pelo potenciômetro será necessariamente igual à corrente que flui pela resistência R_x desconhecida.
