Questões de Engenharia Elétrica do ano 2011

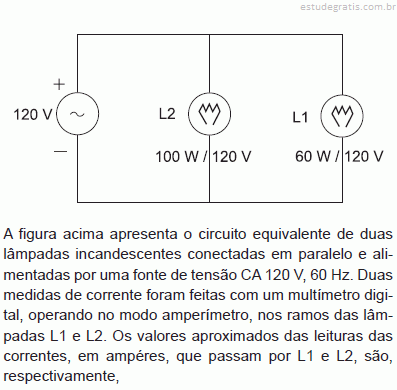

#Questão 415525 - Engenharia Elétrica, Circuitos, CESGRANRIO, 2011, Petrobras, Técnico de Projetos Júnior

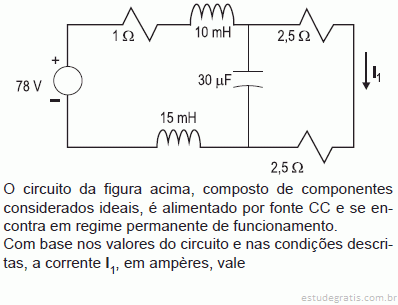

#Questão 415526 - Engenharia Elétrica, Circuitos, CESGRANRIO, 2011, Petrobras, Técnico de Projetos Júnior

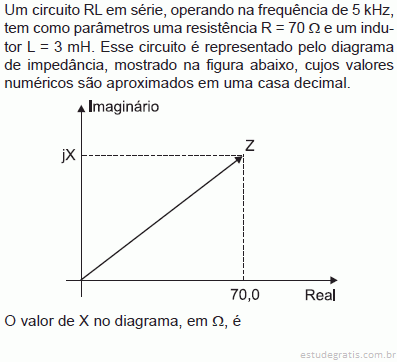

#Questão 415528 - Engenharia Elétrica, Circuitos, CESGRANRIO, 2011, Petrobras, Técnico de Projetos Júnior

#Questão 415529 - Engenharia Elétrica, Circuitos, CESGRANRIO, 2011, Petrobras, Técnico de Projetos Júnior

Um transformador trifásico de distribuição de 150 kVA, 13.800/220 V, foi submetido a ensaios de curto-circuito e circuito aberto, cujos resultados foram:

Ensaio a vazio (valores referidos ao lado de baixa):

• tensão de circuito aberto: 220 V

• corrente de circuito aberto = 22 A

• potência de circuito aberto = 400 W

Ensaio de curto-circuito (valores referidos ao lado de alta):

• tensão de curto-circuito: 400 V

• corrente de curto-circuito = 80 A

• potência de curto-circuito = 2500 W

A partir dessas informações, o valor aproximado da resistência, em ohm, apenas do enrolamento de baixa tensão é

A)

1•10⁻¹

B)

2•10⁻²

C)

6•10⁻³

D)

1•10⁻⁴

E)

5•10⁻⁵

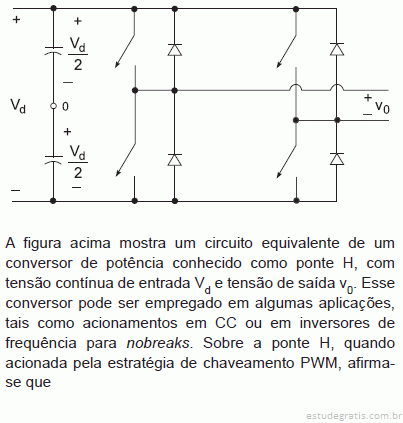

#Questão 415531 - Engenharia Elétrica, Circuitos, CESGRANRIO, 2011, Petrobras, Técnico de Projetos Júnior

A)

a ponte H funciona como conversor CC-CA caso uma tensão de controle constante seja aplicada no PWM.

B)

as duas pernas do conversor são acionadas de forma independente no PWM bipolar.

C)

as duas chaves na mesma perna podem estar fechadas simultaneamente.

D)

os diodos de roda livre são dispensáveis quando a ponte alimenta carga puramente resistiva.

E)

duas tensões de controle são aplicadas no chaveamento PWM bipolar.
