Questões de Engenharia Elétrica do ano 2011

O circuito elétrico da figura ao lado usa um diodo zener considerado ideal. Sendo V_F a tensão contínua da fonte, e V_Z a tensão nominal do zener, qual o menor valor que V_F pode assumir, acima do qual o diodo zener vai conduzir?

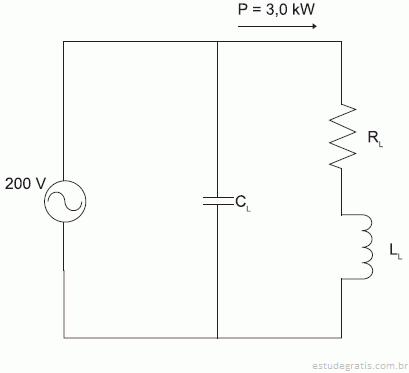

Um conjunto de cargas, que pode ser representado eletricamente por uma resistência e uma indutância em série, consome uma potência ativa de 3,0 kW quando alimentado por uma tensão de 200 V/60 Hz. Deseja-se corrigir o fator de potência dessa carga, conectando um capacitor em paralelo, conforme mostra a figura ao lado. Sabe-se que o valor rms da corrente que passa pela carga é de 25 A. Para que o fator de potência seja unitário, o valor, em ohms, da reatância capacitiva do capacitor a ser conectado em paralelo é
