Questões de Engenharia Elétrica do ano 2011

#Questão 415483 - Engenharia Elétrica, Circuitos, CESGRANRIO, 2011, Petrobras, Engenheiro de Equipamentos Júnior

O neutro de uma carga trifásica ligada em Y é aterrado através de uma resistência de 5 Ω. Uma linha de transmissão conecta a carga a uma fonte cujo neutro é solidamente aterrado. As componentes de sequência positiva, negativa e zero da corrente de linha são 90 < −15º A, 1 < 10º A e 3 < 0º A, respectivamente. O valor, em volts, do módulo da tensão do neutro da carga, em relação ao neutro da fonte, é

A)

5

B)

15

C)

30

D)

45

E)

90

#Questão 415485 - Engenharia Elétrica, Circuitos, CESGRANRIO, 2011, Petrobras, Engenheiro de Equipamentos Júnior

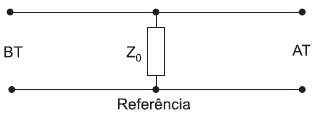

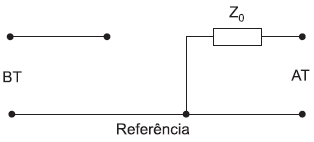

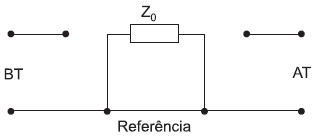

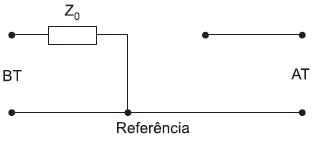

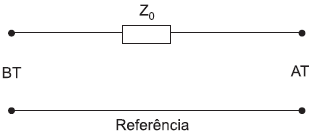

O lado de baixa tensão (BT) de um transformador trifásico é ligado em Y com o neutro solidamente aterrado. O lado de alta tensão (AT) é ligado em triângulo. Sabe-se que a impedância de sequência zero do transformador é Z₀. Considerando-se as grandezas em valores por unidade, na base do transformador, o circuito equivalente de sequência zero desse transformador é

A)
