Disjuntor de potência é um equipamento destinado à proteção de circuitos primários capaz de interromper altas correntes durante ocorrência de defeitos. Acerca desse assunto, julgue os itens a seguir.

Os transformadores para instrumentos conectados aos relés secundários devem ser instalados sempre a montante do disjuntor a ser atuado.

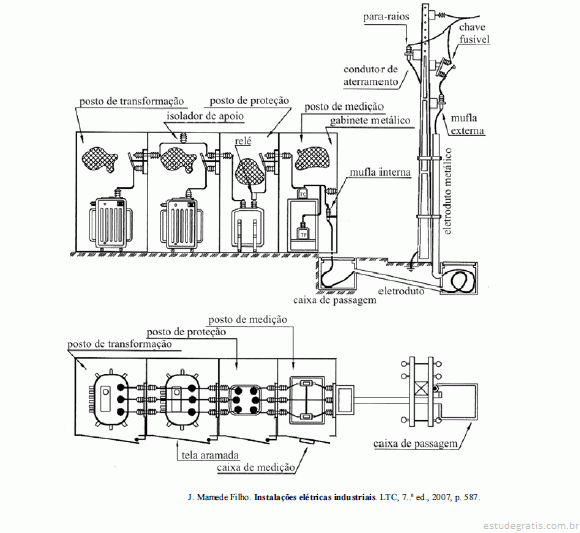

Considerando a figura acima, que mostra as vistas frontal e superior do pátio de uma subestação com diversos equipamentos típicos, incluindo transformadores isolados a óleo, julgue os itens de 100 a 108.

No posto de proteção, o equipamento relé, do tipo ação indireta, tem a finalidade de comandar o desligamento dos disjuntores conectados ao transformador, quando sobrecarga é detectada pelo relé no transformador.

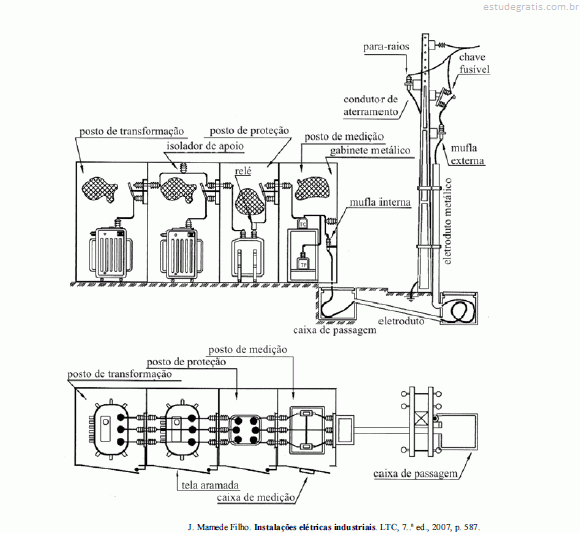

Considerando a figura acima, que mostra as vistas frontal e superior do pátio de uma subestação com diversos equipamentos típicos, incluindo transformadores isolados a óleo, julgue os itens de 100 a 108.

Os componentes para-raios e mufla externa, instalados no poste, têm funções idênticas com relação à proteção da linha primária de alimentação da subestação; eles diferem, no entanto, no que diz respeito à intensidade de tensão que podem suportar, o para-raios suporta níveis de tensão muito mais elevados que as muflas.

Considerando a figura acima, que mostra as vistas frontal e superior do pátio de uma subestação com diversos equipamentos típicos, incluindo transformadores isolados a óleo, julgue os itens de 100 a 108.

Considere a necessidade de operar a chave fusível, localizada no poste, cuja rede de alimentação funciona em tensão de 13,8 kV trifásica. Durante esse procedimento, para proteção contra choque elétrico, é suficiente que o profissional encarregado de efetuar a manobra use luvas de raspas de couro.

Considerando a figura acima, que mostra as vistas frontal e superior do pátio de uma subestação com diversos equipamentos típicos, incluindo transformadores isolados a óleo, julgue os itens de 100 a 108.

Cada tipo de relé é parametrizado de uma forma diferente, com as informações para o seu funcionamento, como, por exemplo, valores de atuação instantânea, tipo de curva utilizado na temporização, valores de atrasos. Considerando que a instalação alimentada por essa subestação seja uma planta industrial, os relés secundários para proteção dos transformadores deverão ter curva de temporização normalmente inversa.
