Questões de Engenharia Elétrica do ano 2011

Julgue os itens de 81 a 86, acerca de transmissão digital e analógica de sinais.

A distorção por intermodulação em sistemas de comunicação é causada por não linearidades em equipamentos desse sistema, como, por exemplo, amplificadores de potência.

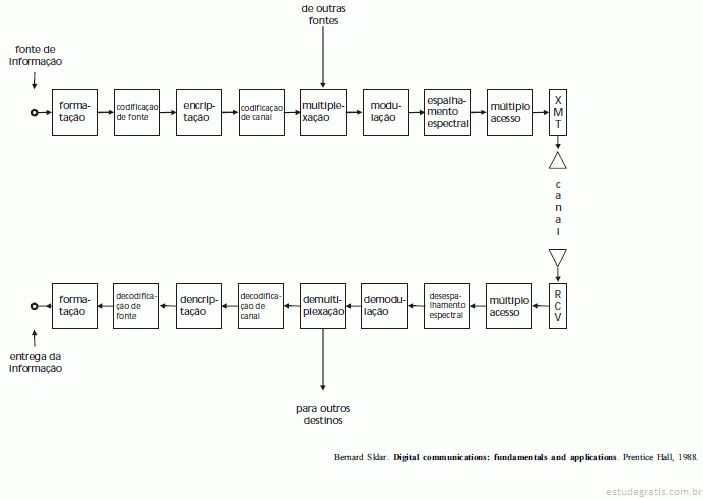

Considerando a figura acima, que ilustra o diagrama de blocos de um sistema de comunicação digital, julgue os próximos itens.

A técnica QPSK (quadrature phase-shift keying) permite transmitir dois bits por símbolo.

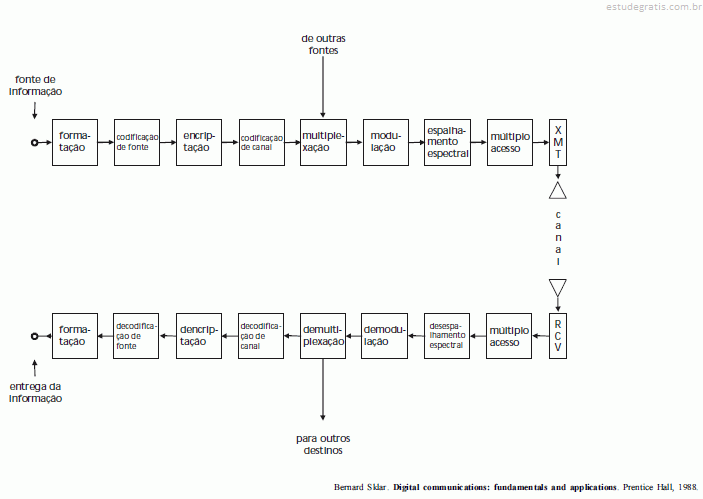

Considerando a figura acima, que ilustra o diagrama de blocos de um sistema de comunicação digital, julgue os próximos itens.

DPCM (differential pulse-code modulation) é uma técnica de codificação de canal.

Considerando a figura acima, que ilustra o diagrama de blocos de um sistema de comunicação digital, julgue os próximos itens.

A codificação de canal remove redundâncias e irrelevâncias da informação a ser transmitida, para que a largura de banda de transmissão requerida seja reduzida.

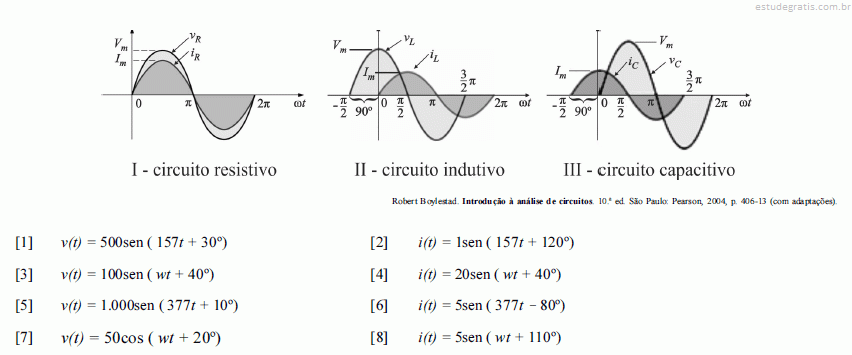

As expressões e as figuras acima representam a tensão v(t) nos terminais de um elemento de circuito — indutor (L), capacitor (C) ou resistor (R) — e a corrente i(t) que flui por esse elemento. Considere que o circuito opere em regime senoidal permanente no domínio do tempo e que, nos gráficos, V_m é o valor máximo de tensão e I_m, o de corrente. Com base nessas informações, julgue os itens seguintes.

Assim como na figura I, o comportamento da tensão na expressão 3 e o da corrente, na expressão 4, são grandezas associadas a um elemento puramente resistivo.
