Questões de Engenharia Elétrica do ano 2011

Em relação ao tipo de ação de controle utilizado nas situações mais comuns, analise as afirmações a seguir.

I - A ação proporcional é essencial para o controle de nível.

II - A ação integral é essencial para o controle da pressão de gás.

III - A ação derivativa é essencial no controle de vazão.

IV - Tanto a ação proporcional quanto a derivativa são essenciais no controle da pressão de vapor.

Está correto APENAS o que se afirma em

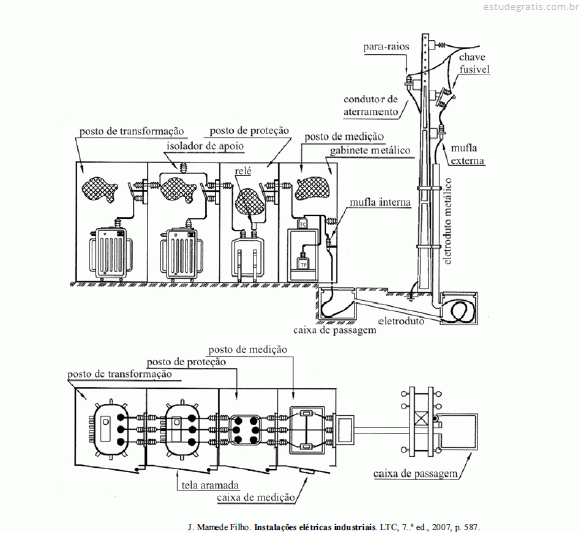

Considerando a figura acima, que mostra as vistas frontal e superior do pátio de uma subestação com diversos equipamentos típicos, incluindo transformadores isolados a óleo, julgue os itens de 100 a 108.

Se o transformador de corrente (TC), instalado no posto de medição, foi dimensionado para atender o equipamento de medição de uma carga trifásica cujo consumo é de 2.400 kVA, em 13,8 kV, e supondo-se que a relação de transformação do TC seja igual a 200/5, é correto afirmar que a corrente do secundário do TC será maior que 3 A.

Com relação a transformadores de corrente e transformadores de potencial, julgue os itens subsecutivos.

O secundário de transformadores de corrente não deve ficar em aberto quando há corrente no primário, pois isso faz que altas tensões sejam induzidas no circuito secundário, representando perigo para as pessoas e para a isolação do equipamento.
