Questões de Engenharia Elétrica do ano 2011

Os controladores PID contínuos no tempo e suas variantes são utilizados como controladores de processos dinâmicos. Eles propiciam ajustes no comportamento dos sistemas dinâmicos, tanto na sua resposta transitória quanto na de regime permanente, para certos tipos de entrada de referência. A respeito de características desses controladores, quando ligados em série com o processo a ser controlado, julgue os itens que se seguem.

Considere um sistema que, em malha aberta, possua a função de transferência G(s) = A/[(s + B)(s + C)], em que A, B e C são constantes reais positivas. Se a esse sistema for adicionado um controle de ação proporcional com ganho positivo e uma realimentação negativa, será possível que a sua função de transferência, em malha fechada, tenha polos no semiplano direito do plano complexo s e, portanto, será possível que o sistema se torne instável em malha fechada.

Um sistema de controle é formado por componentes físicos, conectados ou relacionados de maneira a comandar, dirigir ou regular a si mesmo ou a outros sistemas. Os sistemas de controle podem ser classificados, de forma geral, em sistemas de malha aberta e de malha fechada e sistemas digitais e analógicos. Com relação a esse assunto, julgue os itens subsequentes.

A figura abaixo mostra um sistema de controle de malha aberta.

Um sistema de controle é formado por componentes físicos, conectados ou relacionados de maneira a comandar, dirigir ou regular a si mesmo ou a outros sistemas. Os sistemas de controle podem ser classificados, de forma geral, em sistemas de malha aberta e de malha fechada e sistemas digitais e analógicos. Com relação a esse assunto, julgue os itens subsequentes.

Sabendo que os conversores podem ser classificados dentro da combinação analógico-digital-analógico, é correto afirmar que a figura abaixo ilustra um conversor analógico-digital (conversorA/D).

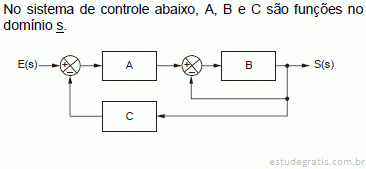

A função de transferência F(s) = S(s) / E(s) é dada por

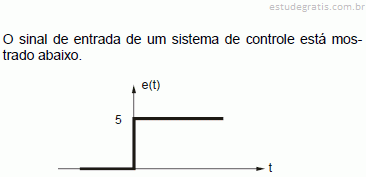

A sua transformada de Laplace é dada por
