Questões de Engenharia Elétrica do ano 2011

Uma subestação que se liga à rede pública de distribuição de média tensão e disponibiliza ao usuário baixa tensão possui dois transformadores em paralelo e atende a uma demanda total de 1125 kVA.

Dados dos transformadores:

• Trafo 1: potência de 500 kVA nominais e impedância percentual de 2,5%.

• Trafo 2: potência de 750 kVA nominais e impedância percentual de 3%.

Com base nos dados acima, a distribuição de cargas para as unidades de transformação 1 e 2 são dadas pelas demandas parciais, em kVA, respectivamente, por

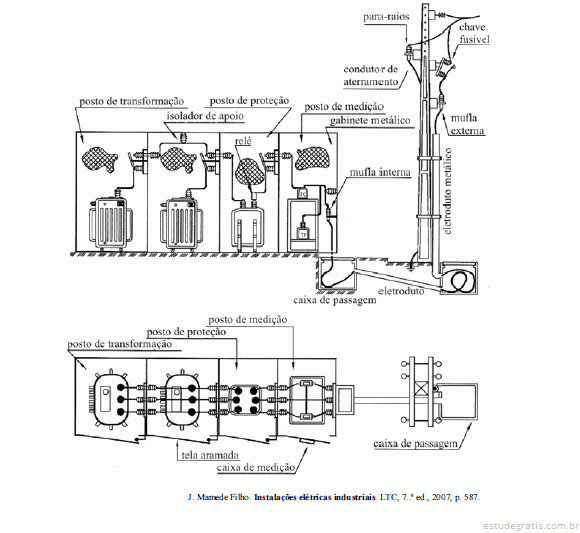

Considerando a figura acima, que mostra as vistas frontal e superior do pátio de uma subestação com diversos equipamentos típicos, incluindo transformadores isolados a óleo, julgue os itens de 100 a 108.

As telas de proteção, representadas, na figura, por desenho quadriculado em cada posto da subestação, devem ser aterradas em malha de terra exclusiva, independentemente da malha de aterramento das demais peças metálicas dos componentes elétricos, como carcaça dos transformadores e suportes das chaves.

Julgue os itens de 101 a 106, acerca de subestações de média tensão, equipamentos elétricos e sistemas de proteção.

As subestações podem ser abrigadas ou ao ar livre. Quanto à posição em relação ao solo, podem ser instaladas na superfície, abaixo da superfície do solo (subterrânea) ou acima da superfície do solo (aérea).

Julgue os itens de 101 a 106, acerca de subestações de média tensão, equipamentos elétricos e sistemas de proteção.

Considere que um técnico de manutenção de subestação qualificado, com anuência da empresa, mantenha o diagrama geral da subestação na parte interna dessa subestação. Nessa situação, não há descumprimento da legislação, quanto à disponibilização do diagrama elétrico, desde que este esteja em local acessível.

No que se refere a subestações de extra-alta tensão, julgue os itens a seguir.

Reatores em derivação são usados para controle de tensão à frequência industrial e podem ser instalados nos vãos de entrada das linhas de transmissão, nos barramentos das subestações ou em terciários de equipamentos.
