Questões de Engenharia Elétrica do ano 2011

Os circuitos de comandos elétricos para acionamento de motores variam de acordo com a finalidade da operação das máquinas, proporcionando uma infinidade de topologias de circuitos. Alguns elementos, porém, estão presentes em grande parte dos acionamentos, como é o caso do relé térmico. O relé térmico tem a função de proteger o motor acionado contra

Sobre os relés comumente utilizados em instalações elétricas, considere as afirmativas abaixo.

I - O relé térmico protege o equipamento contra danos térmicos de origem externa (não elétrica).

II - O relé estático é aquele que possui operação lógica produzida eletronicamente.

III - O relé eletromecânico é aquele que protege o equipamento contra perturbações mecânicas.

Está correto APENAS o que se afirma em

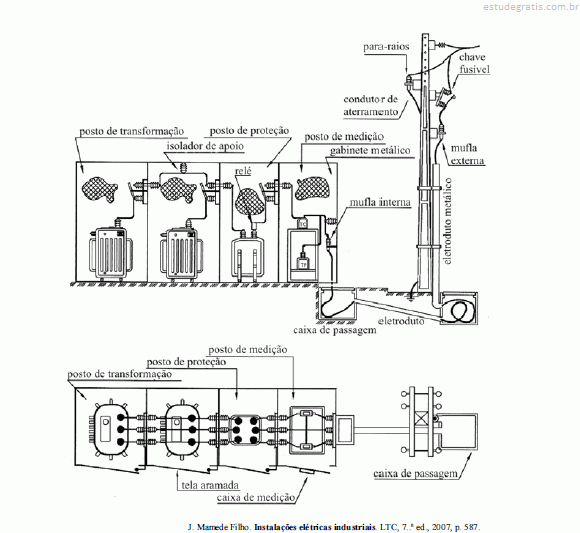

Considerando a figura acima, que mostra as vistas frontal e superior do pátio de uma subestação com diversos equipamentos típicos, incluindo transformadores isolados a óleo, julgue os itens de 100 a 108.

Caso cada transformador apresente tanque de expansão, o relé buchholz é apropriado para detectar problemas nesse transformador, como vazamentos do líquido isolante, curtos-circuitos internos que provoquem grande deslocamento de líquido, entre outras avarias.

Acerca de transformador ideal e instalações elétricas prediais, julgue os itens de 59 a 65.

O circuito entre os terminais de um contato normalmente fechado (NF) de um relé fica fechado, quando a bobina do relé associada a esse contato for percorrida por uma corrente elétrica.
