Questões de Engenharia Elétrica do ano 2011

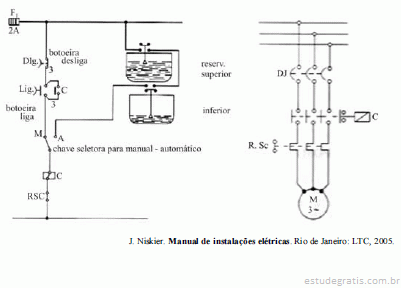

Um prédio administrativo de 8 pavimentos possui dois reservatórios de água controlados por boias eletromecânicas, conforme ilustrado pelos diagramas do sistema de controle e de força mostrados na figura acima. Para acionamento regular da bomba, as boias devem fornecer estado adequado em função das necessidades de água.

Considerando essas informações, julgue os itens subsequentes.

O motor M é protegido por fusíveis contra curto-circuito.

Julgue os itens a seguir, relativos a transformadores e motores elétricos.

Em um motor trifásico síncrono, o campo magnético do estator e o campo estático do rotor giram de forma independente.

Acerca do funcionamento de motores elétricos de indução trifásicos, julgue o item seguinte.

Considere que um motor tenha três bobinas, cada uma com tensão nominal de 220 V, e que os terminais dessas bobinas sejam acessíveis, de tal modo que o motor possa ser ligado em estrela (Y) ou triângulo . Nessa situação, no caso de se aplicar a esse motor uma tensão fase-neutro de 220 V, as bobinas deverão ser conectadas em Y; caso a tensão faseneutro seja de 380 V, os enrolamentos deverão ser ligados em

Um consultor contratado para propor medidas de conservação de energia para determinada empresa recomendou, entre outras, as seguintes providências: a troca das lâmpadas incandescentes por fluorescentes; a instalação de inversores de frequência nos motores de indução de grande porte que são acionados com partida direta; a correção do fator de potência dos motores, utilizando banco de capacitores.

Considerando essa situação hipotética, julgue os itens a seguir.

O principal benefício da correção do fator de potência é a melhora da eficiência dos motores de indução, uma vez que eles passarão a funcionar com fator de potência próximo de um.

Um consultor contratado para propor medidas de conservação de energia para determinada empresa recomendou, entre outras, as seguintes providências: a troca das lâmpadas incandescentes por fluorescentes; a instalação de inversores de frequência nos motores de indução de grande porte que são acionados com partida direta; a correção do fator de potência dos motores, utilizando banco de capacitores.

Considerando essa situação hipotética, julgue os itens a seguir.

Um dos benefícios da instalação de inversores de frequência em motores de indução é a redução da corrente de partida, em comparação com aquela da partida direta, e, consequentemente, a redução das perdas por efeito Joule nos condutores que alimentam os motores.
