Questões de Engenharia Elétrica do ano 2011

Um esmeril com motor de indução trifásico, 380 V, 60 Hz, de 2 polos, sofreu avaria, liberando odor forte de condutores internos queimados, depois de 3 horas de trabalho desbastando peças de aço temperado. Nesse período, dois fusíveis queimaram. Para substituição, um novo motor monofásico, tensão 220 V, 60 Hz, 2 polos, de igual potência e padrão de fixação, foi disponibilizado para continuidade dos serviços.

Considerando essa situação hipotética, julgue os itens a seguir.

Os dois motores possuem correntes nominais equivalentes, portanto, não há necessidade de ajustes no relé de sobrecarga do circuito que protege o motor.

Um esmeril com motor de indução trifásico, 380 V, 60 Hz, de 2 polos, sofreu avaria, liberando odor forte de condutores internos queimados, depois de 3 horas de trabalho desbastando peças de aço temperado. Nesse período, dois fusíveis queimaram. Para substituição, um novo motor monofásico, tensão 220 V, 60 Hz, 2 polos, de igual potência e padrão de fixação, foi disponibilizado para continuidade dos serviços.

Considerando essa situação hipotética, julgue os itens a seguir.

A velocidade síncrona do motor é maior que 3.500 rpm.

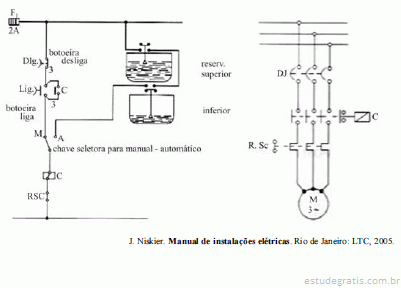

Um prédio administrativo de 8 pavimentos possui dois reservatórios de água controlados por boias eletromecânicas, conforme ilustrado pelos diagramas do sistema de controle e de força mostrados na figura acima. Para acionamento regular da bomba, as boias devem fornecer estado adequado em função das necessidades de água.

Considerando essas informações, julgue os itens subsequentes.

Caso o motor M seja uma bomba instalada no subsolo da edificação, constantemente inspecionada por pessoa capacitada, pode-se dispensar o condutor terra do circuito do motor, como medida de aterramento de proteção.

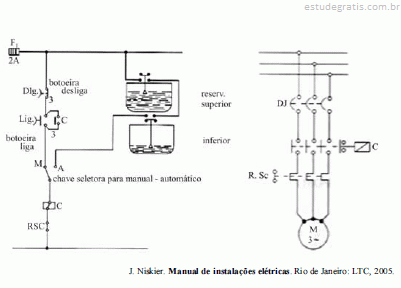

Um prédio administrativo de 8 pavimentos possui dois reservatórios de água controlados por boias eletromecânicas, conforme ilustrado pelos diagramas do sistema de controle e de força mostrados na figura acima. Para acionamento regular da bomba, as boias devem fornecer estado adequado em função das necessidades de água.

Considerando essas informações, julgue os itens subsequentes.

A condição para que o motor M seja acionado na posição automática é o reservatório superior estar vazio e o reservatório inferior estar cheio.

Um prédio administrativo de 8 pavimentos possui dois reservatórios de água controlados por boias eletromecânicas, conforme ilustrado pelos diagramas do sistema de controle e de força mostrados na figura acima. Para acionamento regular da bomba, as boias devem fornecer estado adequado em função das necessidades de água.

Considerando essas informações, julgue os itens subsequentes.

Em situação de sobrecorrente, o relé de sobrecarga (RSC) pode desligar as fases do motor antes da atuação do contator C.
