Questões de Engenharia Elétrica do ano 2011

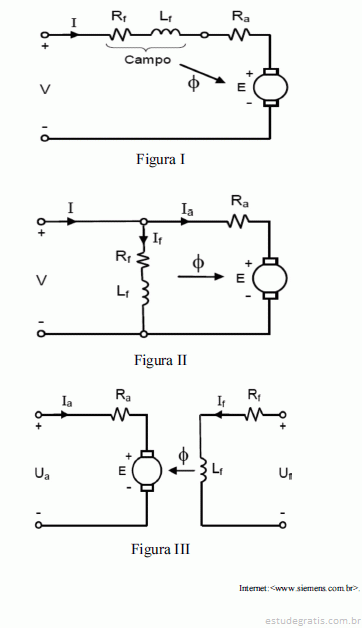

Considerando os circuitos equivalentes mostrados nas figuras acima, em que o subíndice a indicado nas variáveis ou constantes refere-se a circuito de armadura, e o subíndice f refere-se a circuito de campo, julgue os itens a seguir, acerca de motores de corrente contínua (motores CC).

Quando usado na frenagem elétrica, o motor CC opera no modo gerador.

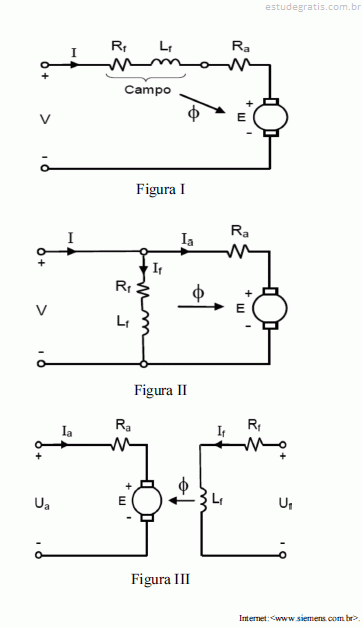

Considerando os circuitos equivalentes mostrados nas figuras acima, em que o subíndice a indicado nas variáveis ou constantes refere-se a circuito de armadura, e o subíndice f refere-se a circuito de campo, julgue os itens a seguir, acerca de motores de corrente contínua (motores CC).

A figura I representa o esquema de ligação de um motor com excitação independente.

Considerando os circuitos equivalentes mostrados nas figuras acima, em que o subíndice a indicado nas variáveis ou constantes refere-se a circuito de armadura, e o subíndice f refere-se a circuito de campo, julgue os itens a seguir, acerca de motores de corrente contínua (motores CC).

Considere que o motor da figura II possua os seguintes valores nominais: potência 10 kW; V = 200 Vcc; I_a = 20 A; R_a = 0,04 , R_f = 20 S. Nessas condições, a tensão E, em regime estacionário, será maior que 200 V.

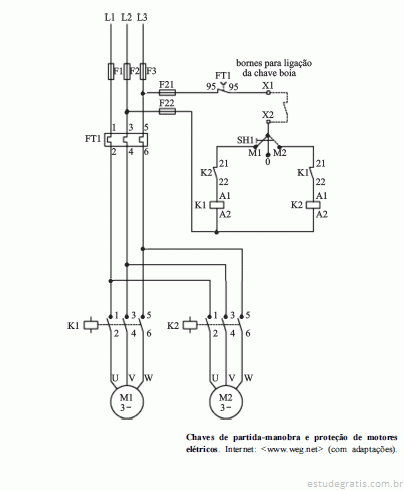

Considerando que o esquema da figura acima seja utilizado para comandar duas motobombas controladas por boias, julgue os itens subsecutivos.

Considerando que, no projeto, o dimensionamento dos condutores que alimentam os motores não provoque queda de tensão superior a 10% da respectiva tensão nominal nos terminais do dispositivo de partida dos motores, então o projeto dessa instalação elétrica estará de acordo com especificações técnicas para essa finalidade.

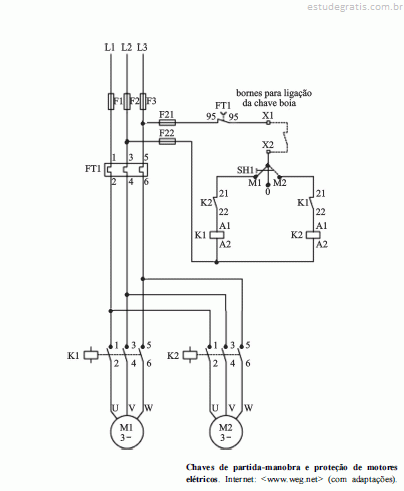

Considerando que o esquema da figura acima seja utilizado para comandar duas motobombas controladas por boias, julgue os itens subsecutivos.

O contator K1 aciona o motor M1 com inversão de rotação em relação a K2 e M2.
