Questões de Engenharia Elétrica do ano 2011

Um motor de indução trifásico novo deve ser testado para instalação em uma máquina, montada em um galpão industrial, após reforma. As especificações desse motor são: potência igual a 17,3 kW; 12 terminais externos para ligações; 4 polos; escorregamento 10%; tensões de alimentação de linha 220/380/440/760 V; 60 Hz; rotor tipo gaiola de esquilo; fator de potência de 80% e rendimento unitário. Para as condições de aplicação do motor, a relação entre a corrente de partida e a corrente nominal é igual a 5. Testes deverão ser efetuados levando-se em conta diferentes ligações elétricas, conforme ilustram os esquemas mostrados nas figuras acima. A partir dessas informações e das figuras apresentadas, julgue os itens subsequentes.

O sistema de partida ilustrado no esquema da figura III é recomendado se o objetivo é preservar o valor da tensão nominal do motor em relação à da rede de alimentação no momento da partida.

Com relação a máquinas elétricas de corrente alternada, julgue os itens subsequentes.

No gerador síncrono subexcitado, a força magnetomotriz de armadura é magnetizante.

Com relação a máquinas elétricas de corrente alternada, julgue os itens subsequentes.

As máquinas síncronas podem operar nos modos gerador, motor ou compensador síncrono.

Com relação a máquinas elétricas de corrente alternada, julgue os itens subsequentes.

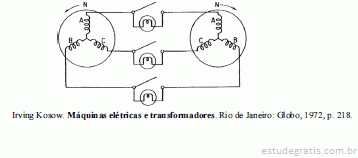

No método de sincronismo de geradores por meio de lâmpadas incandescentes cuja montagem utilizada para a sincronização de alternadores trifásicos é mostrada no esquema da figura abaixo, a sincronização é estabelecida quando as lâmpadas estão acesas simultaneamente.

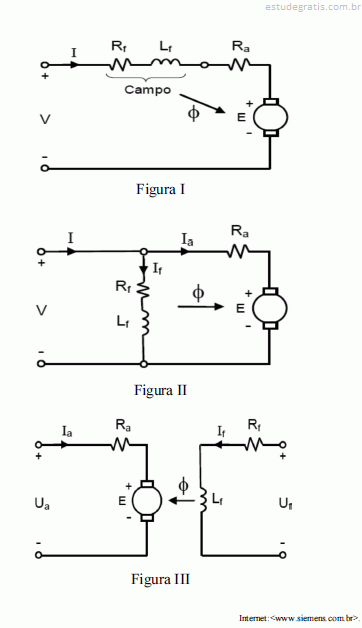

Considerando os circuitos equivalentes mostrados nas figuras acima, em que o subíndice a indicado nas variáveis ou constantes refere-se a circuito de armadura, e o subíndice f refere-se a circuito de campo, julgue os itens a seguir, acerca de motores de corrente contínua (motores CC).

Caso haja necessidade de inversão do sentido de rotação de um motor CC, com excitação em série, será suficiente inverter a polaridade da fonte de alimentação.
