Questões de Engenharia Elétrica do ano 2011

Um gerador de 25 kV, 50 MVA, tem reatância interna igual a 0,10 pu. O mesmo é conectado a um sistema elétrico de potência, cujas grandezas de bases, no ponto de conexão, são 50 kV e 100 MVA. O valor da reatância interna do gerador, em pu, na base do sistema, é

Observando o diagrama apresentado, tem-se como procedente a seguinte situação:

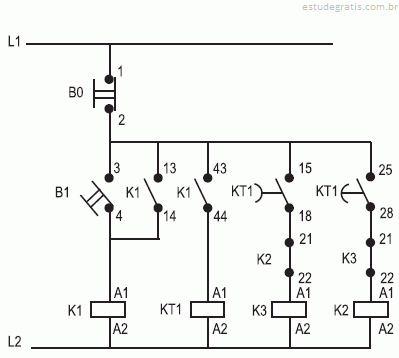

O diagrama auxiliar mostrado acima pode ser empregado na partida de motores trifásicos com chave estrela-triângulo. Nesse circuito, o botão normalmente aberto B1 inicia o processo de energização da máquina, e o botão normalmente fechado B0 desliga a mesma. A esse respeito, analise as afirmativas abaixo.

I – Esse tipo de acionamento reduz a corrente de partida do motor e é amplamente utilizado nos parques industriais.

II – Para o circuito acima, enquanto o motor estiver operando com conexão em triângulo, as contatoras K1 e K2 e o relé temporizado KT1 estarão energizados.

III – O torque da máquina é independente do tipo de conexão que está sendo utilizado, ou seja, para a mesma tensão de alimentação e a mesma velocidade da máquina, o torque produzido por meio da conexão estrela é o mesmo que o torque produzido por meio da conexão triângulo.

Está correto APENAS o que se afirma em

Suponha que, em uma instalação, uma bomba está operando com vazão de 0,015 m³/s e fornece uma altura manométrica de 25 metros quando sua rotação é de 3.000 rpm. Para a mesma vazão, qual seria a altura manométrica, em metros, fornecida caso a rotação da bomba fosse de 2.400 rpm?

A realização de paralelismo de geradores é uma medida amplamente utilizada nos parques de energia. Suponha dois geradores idênticos, G₁ e G₂, conectados ao barramento de um sistema elétrico de potência, injetando potências ativas P₁ e P₂. A forma pela qual as potências ativas são repartidas entre esses dois geradores ocorre, principalmente, pelo(a)
