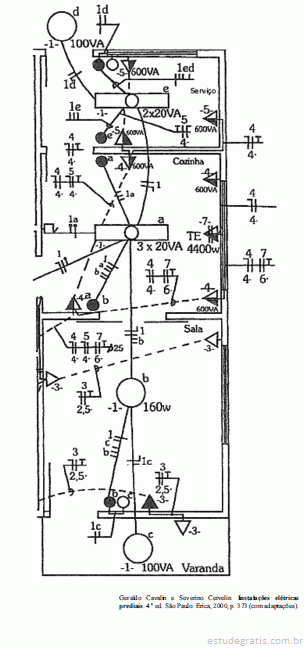

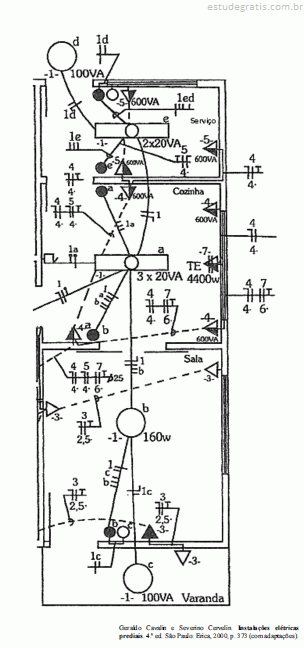

Para o trecho do projeto elétrico mostrado na figura acima, considere que as lâmpadas incandescentes e fluorescentes possuam fator de potência igual a 1. Considere, também, que os reatores sejam do tipo simples, um por lâmpada fluorescente, com fator de potência igual a 0,5 (atrasado) e consumam 5 W cada, e que a rede de alimentação seja bifásica, 220/127 V/60 Hz (duas fases, um neutro e aterramento, F-F-N-T). Suponha, para efeito de orçamento, que a instalação de cada ponto de luz, de interruptor ou de cada ponto de tomada custe R$ 2,00, R$ 11,00 e R$ 10,00, respectivamente, adicionado de R$ 2,00 por condutor diretamente usado em cada componente instalado. A partir dessas informações, julgue os itens de 68 a 76.

As tomadas de corrente da área de serviço estão indicadas para instalação a meia altura (1,30 m do piso acabado).

Para o trecho do projeto elétrico mostrado na figura acima, considere que as lâmpadas incandescentes e fluorescentes possuam fator de potência igual a 1. Considere, também, que os reatores sejam do tipo simples, um por lâmpada fluorescente, com fator de potência igual a 0,5 (atrasado) e consumam 5 W cada, e que a rede de alimentação seja bifásica, 220/127 V/60 Hz (duas fases, um neutro e aterramento, F-F-N-T). Suponha, para efeito de orçamento, que a instalação de cada ponto de luz, de interruptor ou de cada ponto de tomada custe R$ 2,00, R$ 11,00 e R$ 10,00, respectivamente, adicionado de R$ 2,00 por condutor diretamente usado em cada componente instalado. A partir dessas informações, julgue os itens de 68 a 76.

Todas as tomadas da cozinha possuem os condutores de fase, neutro e terra.

Para o trecho do projeto elétrico mostrado na figura acima, considere que as lâmpadas incandescentes e fluorescentes possuam fator de potência igual a 1. Considere, também, que os reatores sejam do tipo simples, um por lâmpada fluorescente, com fator de potência igual a 0,5 (atrasado) e consumam 5 W cada, e que a rede de alimentação seja bifásica, 220/127 V/60 Hz (duas fases, um neutro e aterramento, F-F-N-T). Suponha, para efeito de orçamento, que a instalação de cada ponto de luz, de interruptor ou de cada ponto de tomada custe R$ 2,00, R$ 11,00 e R$ 10,00, respectivamente, adicionado de R$ 2,00 por condutor diretamente usado em cada componente instalado. A partir dessas informações, julgue os itens de 68 a 76.

As lâmpadas da sala e da varanda são comandadas por interruptores simples.

Para o trecho do projeto elétrico mostrado na figura acima, considere que as lâmpadas incandescentes e fluorescentes possuam fator de potência igual a 1. Considere, também, que os reatores sejam do tipo simples, um por lâmpada fluorescente, com fator de potência igual a 0,5 (atrasado) e consumam 5 W cada, e que a rede de alimentação seja bifásica, 220/127 V/60 Hz (duas fases, um neutro e aterramento, F-F-N-T). Suponha, para efeito de orçamento, que a instalação de cada ponto de luz, de interruptor ou de cada ponto de tomada custe R$ 2,00, R$ 11,00 e R$ 10,00, respectivamente, adicionado de R$ 2,00 por condutor diretamente usado em cada componente instalado. A partir dessas informações, julgue os itens de 68 a 76.

Caso seja efetuada a correção do fator de potência de cada reator para atingir a unidade, cada reator, incluindo o elemento para compensação, passará a ter potência aparente igual a 2,5 VA.

Para o trecho do projeto elétrico mostrado na figura acima, considere que as lâmpadas incandescentes e fluorescentes possuam fator de potência igual a 1. Considere, também, que os reatores sejam do tipo simples, um por lâmpada fluorescente, com fator de potência igual a 0,5 (atrasado) e consumam 5 W cada, e que a rede de alimentação seja bifásica, 220/127 V/60 Hz (duas fases, um neutro e aterramento, F-F-N-T). Suponha, para efeito de orçamento, que a instalação de cada ponto de luz, de interruptor ou de cada ponto de tomada custe R$ 2,00, R$ 11,00 e R$ 10,00, respectivamente, adicionado de R$ 2,00 por condutor diretamente usado em cada componente instalado. A partir dessas informações, julgue os itens de 68 a 76.

A corrente suficiente para alimentar simultaneamente as lâmpadas incandescentes é maior que 3 A.
