Questões de Engenharia Elétrica do ano 2010

Considere um transformador de corrente (TC), com relação de transformação 200/5, conectado ao barramento de uma subestação. Admitindo um fator de sobrecorrente (FS) igual a 20, o valor da máxima corrente de curto-circuito, em kA, para que o equipamento mantenha sua classe de exatidão, é

Com relação a subestações e seus equipamentos elétricos, julgue os itens de 106 a 108.

Quanto à sua função, as subestações são classificadas em transformadoras elevadoras e transformadoras abaixadoras. Subestações do tipo transformadoras elevadoras são as mais adequadas para suprir energia elétrica a uma indústria.

A respeito de subestações de energia elétrica e de linhas de transmissão, julgue os itens que se seguem.

A blindagem de subestações de energia elétrica feita por cabos para-raios e hastes de proteção evita o desligamento do barramento por incidência direta e indireta de raios.

A respeito de subestações de energia elétrica e de linhas de transmissão, julgue os itens que se seguem.

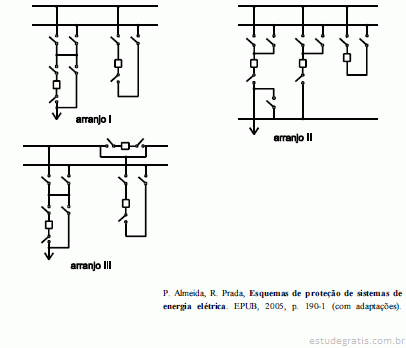

Acima, mostra-se três arranjos de barra de subestação. Acerca desses arranjos, julgue os itens a seguir.

Caso seja necessário, em função da evolução da carga no sistema elétrico, esses tipos de arranjo podem ser adequados para conversão para arranjo com configuração do tipo barra de operação e transferência.
