Questões de Engenharia Elétrica do ano 2010

O funcionamento de diversos equipamentos de controle depende da tensão secundária de transformadores de potencial (TPs) e da corrente secundária de transformadores de corrente (TCs). Com relação a esses equipamentos, julgue os itens que se seguem.

Relés de proteção a distância têm seu funcionamento dependente de tensões e correntes oriundas de TPs e TCs, respectivamente. Assim, na eventualidade de haver diminuição pronunciada da tensão no secundário de um TP que alimenta determinado relé, isso poderá afetar o desempenho da proteção a distância (proteção 21).

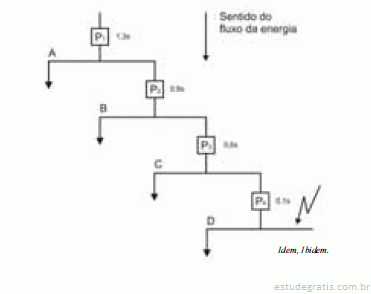

Na figura acima, A, B, C e D são ramais conectados a um alimentador; e P₁, P₂, P₃ e P₄ são dispositivos de proteção ajustados de forma seletiva. Ao lado da representação de cada um deles está o respectivo retardo associado, em segundos, que assegura a seletividade do esquema de proteção. Com base nessas informações, julgue os itens seguintes.

Entre dois dispositivos de proteção consecutivos é verificado um intervalo de coordenação crescente, iniciando com 0,1 s no dispositivo P₄ e chegando a 1,3 s no dispositivo P₁.

Acerca da proteção dos circuitos em instalações elétricas industriais e residenciais, julgue o item subsecutivo.

O disjuntor DR é adequado e recomendado para proteger equipamentos sensíveis a descargas atmosféricas.

Transformadores de potencial e transformadores de corrente têm classes de exatidão específicas para o tipo de serviço a que se destinam: se de proteção ou de medição. A respeito desse assunto, julgue o item abaixo.

A classe de exatidão dos transformadores que se destinem a serviço de medição deve ser mais alta (isto é, a exatidão deve ser maior) que a de transformadores que se destinem ao serviço de proteção.

Julgue os próximos itens a respeito de proteção de sistemas de energia elétrica.

Considere que determinado trabalhador, ao executar serviço próximo a uma rede de 13,8 kV energizada, em decorrência choque elétrico, caia do andaime. Nesse caso, é correto inferir que o desligamento da rede durante a execução do serviço poderia ter evitado o acidente, pois constitui uma forma de proteção supletiva contra choque.
