Questões de Engenharia Elétrica do ano 2010

Considere as seguintes afirmativas a respeito dos dispositivos de proteção em instalações elétricas:

I – para o dimensionamento dos disjuntores sem compensação térmica, calibrados a uma temperatura de 25 ºC, a corrente máxima do disjuntor deve ser ajustada para 70% de sua corrente nominal;

II – um disjuntor tripolar poderá operar de maneira mono ou bipolar, em função de um determinado tipo de falta, após sua atuação;

III – o disparador termomagnético é responsável pela atuação do disjuntor para a proteção do sistema contra sobrecargas.

É(São) correta(s) APENAS a(s) afirmativa(s)

Um transformador protegido contra poeira e jatos de água pode ter grau de proteção

Esquema de aterramento com um ponto de alimentação diretamente aterrado, sendo as massas ligadas a esse ponto através de condutores de proteção e sendo o condutor neutro distinto do condutor de proteção:

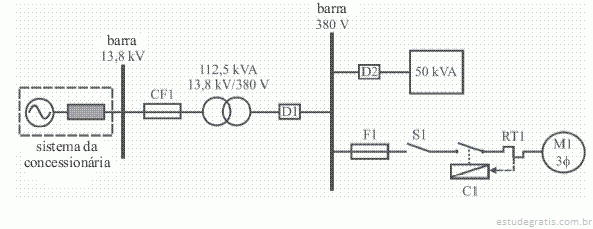

Na figura abaixo, é ilustrado um sistema elétrico no qual está incluída a rede elétrica de baixa tensão e alguns dos seus dispositivos de comando e de proteção, como os disjuntores termomagnéticos tripolares de baixa tensão D1 e D2, o fusível NH de baixa tensão F1, o contator magnético tripolar C1, a chave seccionadora tripolar de baixa tensão S1 e o relé bimetálico de sobrecarga trifásico RT1.

O disjuntor D1 deve ser dimensionado para proteger o sistema elétrico contra curtos-circuitos na barra de 380 V e nos circuitos terminais que emanam dessa barra. Para tanto, ele deve ter atuação coordenada com o mais lento dos dispositivos D2 e F1.

Acerca da proteção de máquinas elétricas rotativas e transformadores, julgue os itens a seguir.

A proteção diferencial aplicada a um gerador síncrono protege-o contra curtos-circuitos, seja entre os seus enrolamentos de armadura de uma mesma fase, seja de fases distintas.
