Questões de Engenharia Elétrica do ano 2010

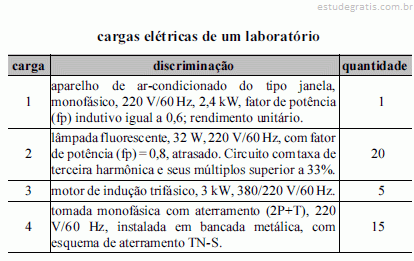

Considerando a instalação elétrica de um laboratório feita com 4 circuitos e a distribuição de cargas, com as respectivas descrições, conforme mostrado na tabela acima, julgue os itens de 89 a 94.

Para efeito de dimensionamento dos condutores, tendo em vista a alimentação do motor, deve-se considerar a corrente nominal do motor em ligação estrela, com alimentação de 220 V.

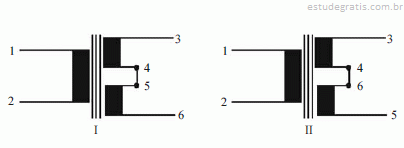

A figura I acima ilustra um transformador constituído de um enrolamento primário e de dois enrolamentos secundários idênticos — construídos com mesmo tipo de fio e mesmo número de espiras — ligados em série. A figura II mostra um transformador idêntico ao anterior, mas cujos enrolamentos secundários foram ligados diferentemente, ou seja, o terminal 4 foi conectado ao terminal 6.

Tendo como referência as informações acima, julgue o item a seguir.

Para uma mesma tensão CA aplicada entre os terminais 1 e 2, a tensão entre os terminais 3 e 6 do transformador I e a tensão entre os terminais 3 e 5 do transformador II serão diferentes.

Com relação aos ensaios a vazio e de curto-circuito realizados em transformadores de potência, julgue os itens subsequentes.

O resultado das medições efetuadas durante o ensaio a vazio em um transformador não é utilizado diretamente para determinar a potência nominal do equipamento.

Com relação aos ensaios a vazio e de curto-circuito realizados em transformadores de potência, julgue os itens subsequentes.

No ensaio em curto-circuito, utilizando os dados das medições, é possível calcular a impedância série do modelo do transformador. A partir desse ensaio, com muito boa aproximação são determinadas as perdas nos enrolamentos do transformador.

Dentre os custos existentes na ficha de controle de uma empreiteira, aquele que NÃO corresponde a um custo indireto é o de
