Questões de Engenharia Elétrica do ano 2010

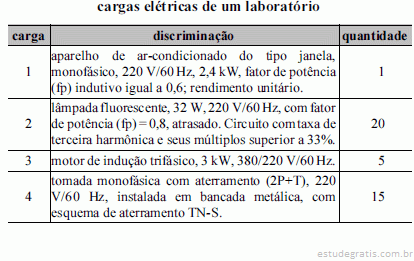

Considerando a instalação elétrica de um laboratório feita com 4 circuitos e a distribuição de cargas, com as respectivas descrições, conforme mostrado na tabela acima, julgue os itens de 89 a 94.

A potência aparente, em volt-ampere (VA), da totalidade das lâmpadas é igual a 800.

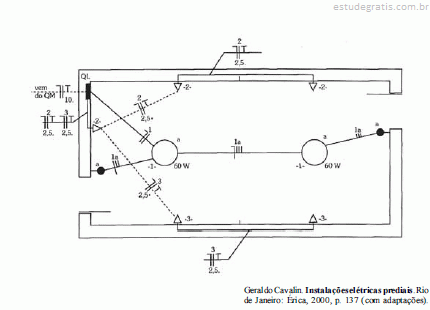

Considere o cômodo de uma edificação com o projeto elétrico conforme esquematizado na figura acima. No levantamento de quantitativos para elaboração de orçamento, são estimados os valores unitários de aquisição: tomada R$ 13,00; interruptor, R$ 11,00; lâmpada, R$ 3,00; barra de eletroduto com 3 metros, R$ 7,00; condutores elétricos de 1,5 mm2, R$ 3,00; condutores elétricos de 2,5 mm2, R$ 5,00. Considere, também, para efeito de orçamento adotado por eletricista, que cada condutor no eletroduto custa o valor de uma barra de eletroduto somado com os valores unitários dos condutores correspondentes da instalação multiplicado pelo tamanho de uma barra. Nesse contexto, julgue os itens seguintes.

A menor seção de condutor utilizado no projeto ilustrado no desenho é de 2,5 mm².

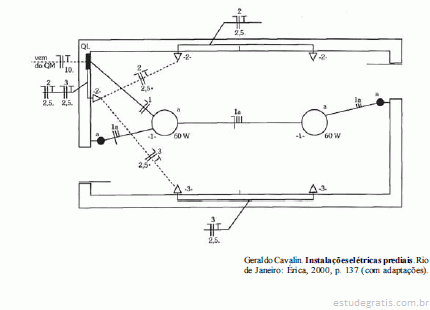

Considere o cômodo de uma edificação com o projeto elétrico conforme esquematizado na figura acima. No levantamento de quantitativos para elaboração de orçamento, são estimados os valores unitários de aquisição: tomada R$ 13,00; interruptor, R$ 11,00; lâmpada, R$ 3,00; barra de eletroduto com 3 metros, R$ 7,00; condutores elétricos de 1,5 mm2, R$ 3,00; condutores elétricos de 2,5 mm2, R$ 5,00. Considere, também, para efeito de orçamento adotado por eletricista, que cada condutor no eletroduto custa o valor de uma barra de eletroduto somado com os valores unitários dos condutores correspondentes da instalação multiplicado pelo tamanho de uma barra. Nesse contexto, julgue os itens seguintes.

De acordo com a convenção adotada, o quadro elétrico do cômodo é alimentado pelos condutores fase, neutro e terra.

Considere o cômodo de uma edificação com o projeto elétrico conforme esquematizado na figura acima. No levantamento de quantitativos para elaboração de orçamento, são estimados os valores unitários de aquisição: tomada R$ 13,00; interruptor, R$ 11,00; lâmpada, R$ 3,00; barra de eletroduto com 3 metros, R$ 7,00; condutores elétricos de 1,5 mm2, R$ 3,00; condutores elétricos de 2,5 mm2, R$ 5,00. Considere, também, para efeito de orçamento adotado por eletricista, que cada condutor no eletroduto custa o valor de uma barra de eletroduto somado com os valores unitários dos condutores correspondentes da instalação multiplicado pelo tamanho de uma barra. Nesse contexto, julgue os itens seguintes.

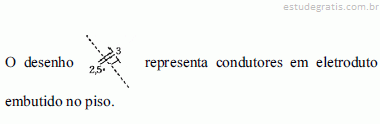

Um gerador síncrono trifásico, conectado em Y com potência nominal de 250 kVA e tensão terminal de 440 V, é submetido aos ensaios em vazio e de curto-circuito com sua corrente de campo nominal de 10 A. Desses ensaios são obtidos os seguintes resultados:

• tensão terminal em vazio (V_T) igual a 500 V;

• corrente de linha em curto-circuito (I_L) igual à corrente nominal.

Considerando o exposto e desprezando a resistência de armadura, a reatância síncrona do gerador, em ohms, é, aproximadamente,
