Questões de Engenharia Elétrica do ano 2010

No que concerne ao projeto de instalações elétricas, julgue os itens subsequentes.

Os invólucros ou as coberturas das linhas pré-fabricadas devem assegurar proteção contra contatos acidentais com partes vivas.

No que concerne ao projeto de instalações elétricas, julgue os itens subsequentes.

Considere que a instalação elétrica de determinada edificação esteja sendo alimentada por meio da baixa tensão (BT) de um transformador de potência, de propriedade da unidade consumidora. Nesse caso, em qualquer ponto de utilização da instalação elétrica, estando esta instalação dimensionada adequadamente, a queda de tensão não será superior a 7%.

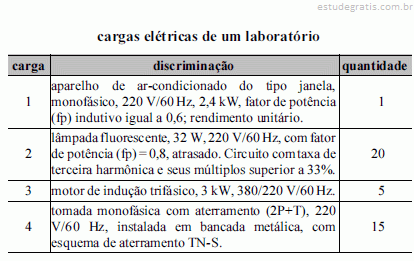

Considerando a instalação elétrica de um laboratório feita com 4 circuitos e a distribuição de cargas, com as respectivas descrições, conforme mostrado na tabela acima, julgue os itens de 89 a 94.

O circuito das tomadas possui o neutro diretamente aterrado na alimentação e as bancadas estão ligadas a esse ponto por meio do condutor de proteção.

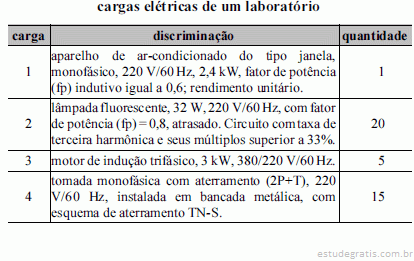

Considerando a instalação elétrica de um laboratório feita com 4 circuitos e a distribuição de cargas, com as respectivas descrições, conforme mostrado na tabela acima, julgue os itens de 89 a 94.

A seção do condutor neutro do circuito trifásico para alimentação das lâmpadas fluorescentes deve ser igual ou inferior à seção do condutor de fase.

Considerando a instalação elétrica de um laboratório feita com 4 circuitos e a distribuição de cargas, com as respectivas descrições, conforme mostrado na tabela acima, julgue os itens de 89 a 94.

Considerando que as cargas formam circuitos trifásicos desequilibrados a 4 condutores, a seção do condutor de proteção do alimentador geral do laboratório deve ser igual ou inferior à do condutor de fase.
