Questões de Engenharia Elétrica do ano 2010

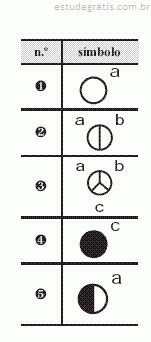

Conforme norma pertinente para instalações elétricas em baixa tensão, na tabela parcial de interruptores apresentada acima, os símbolos de 1 a 5 correspondem, respectivamente, a

interruptores de uma seção, de duas seções, de três seções, intermediário ou four-way e paralelo ou three-way.

Em uma instalação elétrica, sendo Ip a corrente de projeto, Iz a capacidade de condução de corrente dos condutores vivos da instalação já submetidos aos fatores de correção, In a corrente nominal do dispositivo de proteção e I2 a corrente que assegura efetivamente a sua atuação, para que haja uma perfeita coordenação entre o dispositivo de proteção e os condutores, conforme a NBR 5410:2004, devem ser satisfeitas as relações:

Em uma instalação elétrica de baixa tensão, de acordo com a NBR 5410:2004, o condutor neutro

Em uma instalação elétrica monofásica foram usados um wattímetro, um voltímetro e um amperímetro para medir, respectivamente, a potência ativa na carga (P = 0,38 kW), a tensão da rede (U = 120 V) e a corrente na fase (I = 4,2 A). Sabendo que a carga é indutiva, o fator de potência da instalação e a potência reativa que precisa ser acrescida à instalação para que o seu fator de potência seja unitário valem, aproximadamente e respectivamente,

Os dispositivos diferenciais residuais (DR) de seccionamento mecânico são utilizados na proteção contra choques elétricos provocados por contato direto e indireto. Segundo a NBR 5410/2005, não podem ser utilizados dispositivos DR em instalações elétricas residenciais cujo esquema de aterramento seja o
