Questões de Engenharia Elétrica do ano 2010

De acordo com a NBR 5.410:2004, o esquema abaixo refere-se ao método de instalação descrito em:

Para o dimensionamento dos condutores de uma instalação elétrica, além do critério da capacidade de condução de corrente, considera-se também o critério

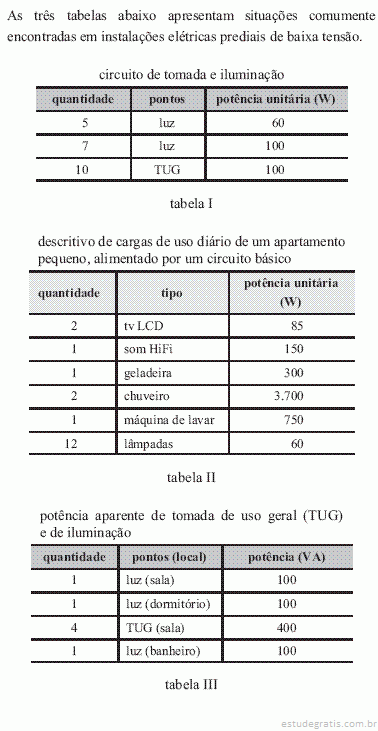

Tendo como base a tabela II e considerando o uso de somente sete lâmpadas entre outras cargas e hábitos noturnos (após 18h), é correto afirmar que o fator de demanda noturno dessa instalação será superior a 95%.

Considerando que os dados da tabela III (dados de potência em VA) sejam de uma instalação elétrica predial em baixa tensão que possua também tomadas de uso exclusivo (TUEs), cuja potência totaliza 10.000 W, então, a potência ativa total requerida pela instalação será igual a 11.900 W.

Os símbolos na tabela representam condutores internos a eletrodutos. Mais especificamente, os condutores de 1 a 4 são os de fase, de neutro, de retorno e de terra, respectivamente.
