Questões de Engenharia Elétrica do ano 2010

Em um sistema elétrico, foi adotada a instalação do DR de quatro polos no quadro geral trifásico de distribuição de circuitos terminais. Os esquemas de aterramento que admitem esse tipo de ligação para o DR são

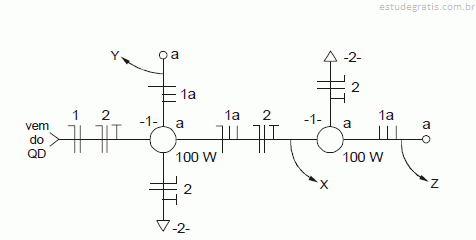

O esquema unifilar abaixo refere-se a um ambiente onde serão instalados duas tomadas monofásicas de 127 V e duas lâmpadas de 127 V comandadas simultaneamente por dois interruptores paralelos instalados em locais distintos.

No entanto, há um erro descrito em:

De acordo com a NBR 5410:2004, as dimensões internas dos eletrodutos e seus acessórios de ligação devem permitir a instalação e a retirada fácil de condutores ou cabos. Por isso, a taxa máxima de ocupação em relação à área da seção transversal dos eletrodutos NÃO deve ser superior a:

O dimensionamento dos condutores e dispositivos de proteção de entrada de uma instalação elétrica residencial é feito por meio de tabelas da concessionária local, tomando como referência

Uma instalação elétrica de 10 kW e fator de potência 0,5 (indutivo), para que a sua potência reativa seja praticamente anulada é necessário instalar um banco de capacitores que acrescente a ela uma potência reativa capacitiva cujo valor aproximado é
