Questões de Engenharia Elétrica do ano 2010

Considerando a figura acima, que mostra parte da versão preliminar de uma planta elétrica predial, na qual se identificam algumas representações incorretas ou incompletas que precisam ser corrigidas ou completadas na versão final da planta, julgue os itens de 138 a 141.

Na planta mostrada, é evidente que os dois pontos de luz no teto pertencem ao circuito 1, sendo desnecessário indicar o número do circuito ao lado de cada um dos símbolos que representam esses pontos de luz.

Considere o cômodo de uma edificação com o projeto elétrico conforme esquematizado na figura acima. No levantamento de quantitativos para elaboração de orçamento, são estimados os valores unitários de aquisição: tomada R$ 13,00; interruptor, R$ 11,00; lâmpada, R$ 3,00; barra de eletroduto com 3 metros, R$ 7,00; condutores elétricos de 1,5 mm2, R$ 3,00; condutores elétricos de 2,5 mm2, R$ 5,00. Considere, também, para efeito de orçamento adotado por eletricista, que cada condutor no eletroduto custa o valor de uma barra de eletroduto somado com os valores unitários dos condutores correspondentes da instalação multiplicado pelo tamanho de uma barra. Nesse contexto, julgue os itens seguintes.

A quantia de R$ 80 é suficiente para aquisição das lâmpadas e tomadas.

Considere o cômodo de uma edificação com o projeto elétrico conforme esquematizado na figura acima. No levantamento de quantitativos para elaboração de orçamento, são estimados os valores unitários de aquisição: tomada R$ 13,00; interruptor, R$ 11,00; lâmpada, R$ 3,00; barra de eletroduto com 3 metros, R$ 7,00; condutores elétricos de 1,5 mm2, R$ 3,00; condutores elétricos de 2,5 mm2, R$ 5,00. Considere, também, para efeito de orçamento adotado por eletricista, que cada condutor no eletroduto custa o valor de uma barra de eletroduto somado com os valores unitários dos condutores correspondentes da instalação multiplicado pelo tamanho de uma barra. Nesse contexto, julgue os itens seguintes.

Cada lâmpada possui seu interruptor individual.

Coonsidere a figura e os dados abaixo para responder às questões de nos 35 e 36

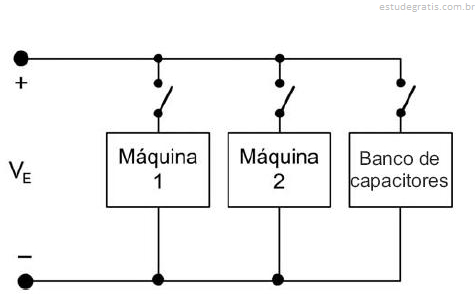

Uma determinada instalação elétrica monofásica contém duas máquinas elétricas e um banco de capacitores para correção do fator de potência, conforme ilustra a figura acima. Tanto o banco de capacitores como as máquinas podem ser acionados através das chaves, independentemente. Foram observadas as seguintes características:

- quando somente a máquina 1 se encontra em funcionamento (sem o banco de capacitores), a potência ativa é de 15 kW, e o fator de potência 0,6 indutivo;

- quando somente a máquina 2 se encontra em funcionamento (sem o banco de capacitores), a potência reativa da instalação é de 9 kvar, e o fator de potência 0,8 indutivo.

Quando ambas as máquinas estiverem ligadas com o banco de capacitores desligado, a potência ativa total da instalação, em kW, será

Coonsidere a figura e os dados abaixo para responder às questões de nos 35 e 36

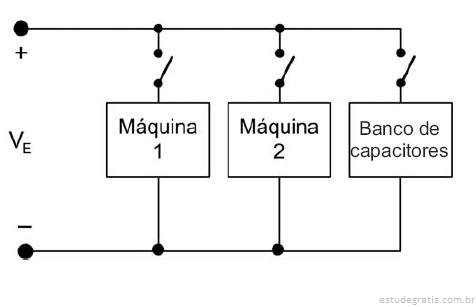

Uma determinada instalação elétrica monofásica contém duas máquinas elétricas e um banco de capacitores para correção do fator de potência, conforme ilustra a figura acima. Tanto o banco de capacitores como as máquinas podem ser acionados através das chaves, independentemente. Foram observadas as seguintes características:

- quando somente a máquina 1 se encontra em funcionamento (sem o banco de capacitores), a potência ativa é de 15 kW, e o fator de potência 0,6 indutivo;

- quando somente a máquina 2 se encontra em funcionamento (sem o banco de capacitores), a potência reativa da instalação é de 9 kvar, e o fator de potência 0,8 indutivo.

Deseja-se elevar o fator de potência da instalação por meio do banco de capacitores. Para que o fator de potência da instalação seja elevado para 1,0 com ambas as máquinas em funcionamento, o valor absoluto da potência reativa do banco de capacitores, em kvar, deverá ser
