Questões de Engenharia Elétrica do ano 2010

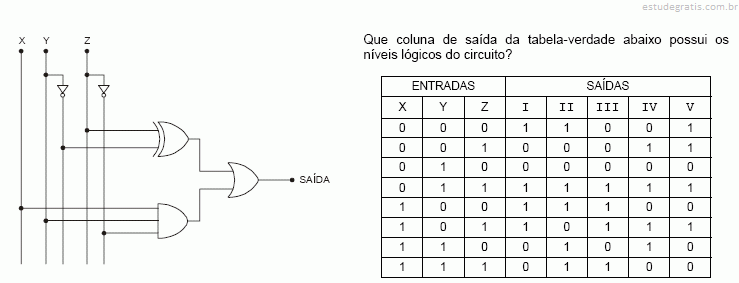

Analise o circuito lógico dado abaixo:

Considerando os dados apresentados acima que referem-se à tabela verdade de um circuito digital combinacional com três entradas A, B e C e uma saída S, julgue os itens que se seguem.

É possível realizar qualquer operação lógica representável pela tabela verdade usando-se apenas portas do tipo NÃO-OU (NOR).

Considerando os dados apresentados acima que referem-se à tabela verdade de um circuito digital combinacional com três entradas A, B e C e uma saída S, julgue os itens que se seguem.

O número de funções lógicas diferentes que pode ser representado por uma tabela verdade com três variáveis, como a mostrada acima, é igual a 64.

Com relação a tecnologias usadas na implementação de circuitos integrados digitais, julgue os itens subsequentes.

Na tecnologia TTL, os circuitos integrados são implementados com transistores de efeito de campo do tipo NMOS ou do tipo CMOS.

Com relação a tecnologias usadas na implementação de circuitos integrados digitais, julgue os itens subsequentes.

Nos circuitos integrados digitais implementados segundo a tecnologia ECL, o transistor bipolar, em um dos dois possíveis estados lógicos, é colocado preferencialmente em estado de saturação forte. Por isso, em termos de operação, a tecnologia ECL é a mais lenta das tecnológicas embasadas em transistores bipolares.
