Questões de Engenharia Elétrica do ano 2010

Com relação a conversores analógico-digital e digital-analógico, julgue os itens de 79 a 83.

É possível usar um conversor digital-analógico para, juntamente com outros circuitos, construir um conversor analógico-digital.

Com relação a conversores analógico-digital e digital-analógico, julgue os itens de 79 a 83.

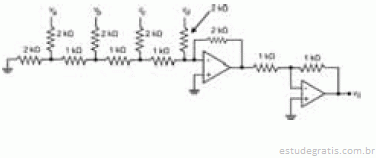

No circuito abaixo, com tensões de entrada v_a, v_b, v_c e v_d, a tensão de saída será vo = 8v_a + 4v_b + 2v_c + v_d

Com relação a conversores analógico-digital e digital-analógico, julgue os itens de 79 a 83.

Na construção de conversores do tipo flash, utiliza-se um circuito analógico que gera duas rampas e dois contadores digitais. Devido à sua arquitetura, esse é o tipo de conversor mais lento; entretanto, com a rampa dupla, é possível se obter alta precisão.

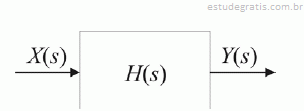

O diagrama de bloco mostrado na figura acima ilustra a entrada X(s) e a saída Y(s) de um sistema dinâmico, cuja função de transferência é H(s). Considere que, à entrada do sistema, seja aplicado um impulso unitário X(s) = 1, sendo então observada a resposta Y(s) resultante. Considere, ainda, que a transformada de Laplace Y(s) do sinal observado nos terminais de saída possua zeros z₁ = –2 e z₂ = –1, e polos p₁ = 0, p₂ = –2, p₃ = –2 e p₄ = –5, e que Y(s) represente uma tensão e Y(2) = 0,5 V. Com base nessas considerações, julgue os seguintes itens.

O sinal de saída é limitado para operação que requeira sinal de entrada em corrente contínua.

O diagrama de bloco mostrado na figura acima ilustra a entrada X(s) e a saída Y(s) de um sistema dinâmico, cuja função de transferência é H(s). Considere que, à entrada do sistema, seja aplicado um impulso unitário X(s) = 1, sendo então observada a resposta Y(s) resultante. Considere, ainda, que a transformada de Laplace Y(s) do sinal observado nos terminais de saída possua zeros z₁ = –2 e z₂ = –1, e polos p₁ = 0, p₂ = –2, p₃ = –2 e p₄ = –5, e que Y(s) represente uma tensão e Y(2) = 0,5 V. Com base nessas considerações, julgue os seguintes itens.

A função de transferência do sistema é determinada pela relação  , em que s é a ( ) ( ) s ss  frequência complexa.
