Questões de Engenharia Elétrica do ano 2010

A mensagem binária 10100111, representada pelos níveis de sinal mostrados na figura A acima, será transmitida. Para essa finalidade, são projetados circuitos digitais para separar os bits em grupos de dois, na medida em que eles chegam em série do computador, sendo alocado, para cada par, um entre quatro níveis de tensão possíveis. Assim, aos pares binários (00), (01), (10) e (11) são atribuídas as tensões 0 V, 1 V, 2 V e 3 V, respectivamente. Dessa forma, para enviar a mensagem binária 10100111, o sistema quaternário desenvolvido deve transmitir 2 V, 2 V, 1 V e 3 V, conforme ilustrado na figura B acima. Com base nessas informações, julgue os itens seguintes.

A taxa de transferência e a taxa de baud da transmissão quaternária correspondem, respectivamente, ao dobro da taxa de transferência e ao dobro da taxa de baud da transmissão binária.

A mensagem binária 10100111, representada pelos níveis de sinal mostrados na figura A acima, será transmitida. Para essa finalidade, são projetados circuitos digitais para separar os bits em grupos de dois, na medida em que eles chegam em série do computador, sendo alocado, para cada par, um entre quatro níveis de tensão possíveis. Assim, aos pares binários (00), (01), (10) e (11) são atribuídas as tensões 0 V, 1 V, 2 V e 3 V, respectivamente. Dessa forma, para enviar a mensagem binária 10100111, o sistema quaternário desenvolvido deve transmitir 2 V, 2 V, 1 V e 3 V, conforme ilustrado na figura B acima. Com base nessas informações, julgue os itens seguintes.

A taxa de relógio (clock) do computador necessária para transmissão binária é a metade da taxa de relógio do computador para transmissão quaternária.

O tamanho mínimo do buffer do nó deve ser de 6 pacotes.

O tempo de atraso médio do nó equivale a 2 s.

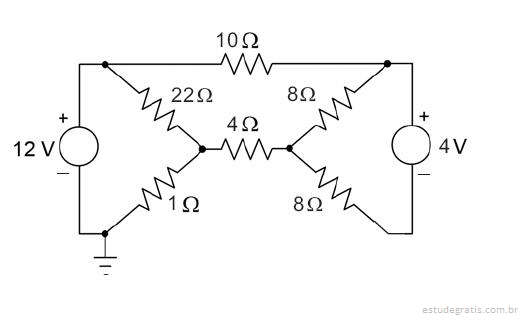

A figura acima apresenta um circuito elétrico CC resistivo. De posse de um voltímetro, um técnico verifica que a ddp sobre o resistor 10  é de 5 V. A potência dissipada, em watts, pelo resistor de 4  é
