Questões de Engenharia Elétrica do ano 2009

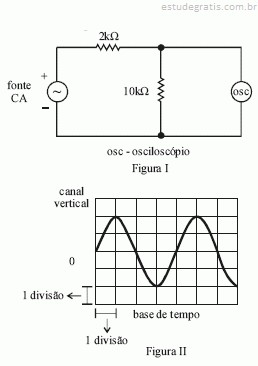

O circuito elétrico mostrado na figura I a seguir é composto por uma fonte CA e dois resistores. Um osciloscópio é utilizado para medir a tensão nos terminais do resistor de 10 kΩ. A forma de onda captada da tela do osciloscópio é mostrada na figura II. A chave seletora de ganho vertical do osciloscópio foi ajustada para 5 V/divisão, enquanto a chave seletora da base de tempo foi fixada em 1 ms/divisão.

Considerando as informações acima é correto afirmar que a corrente de pico no circuito (em mA) e a frequência da forma de onda (em Hz) são, respectivamente, de forma aproximada, iguais a

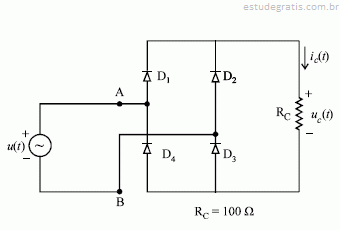

Considere que, no circuito elétrico ilustrado a seguir, uma fonte CA com tensão u(t)=100sen(Tt) V, alimenta os demais componentes. Suponha que todos os diodos são ideais.

Considerando as informações do circuito elétrico, julgue os itens a seguir.

I No ciclo em que a tensão da fonte é positiva, a corrente flui pelos diodos D₁ e D₃ .

II A corrente i_c (t) e a tensão u_c (t) apresentam um mesmo tipo de forma de onda (gráfico), diferindo em amplitude.

III O diodo D₄ conduz durante 25% do ciclo da tensão da fonte.

IV A corrente que passa pelo diodo D₂ , quando este está conduzindo, é igual à corrente que passa por D₄ .

V A potência média na carga durante um ciclo da tensão da fonte é igual a zero.

A quantidade de itens certos é igual a

Para a escolha do disjuntor, além da capacidade de estabelecimento em curto-circuito (kA crista) e da capacidade de interrupção em curto-circuito simétrico (kA eficaz), devem ser analisadas a tensão nominal

Três resistores de 9 ohms estão conectados em paralelo entre os pontos a e b de um circuito elétrico. A resistência equivalente entre tais pontos é

A tensão senoidal 2 cos t V está aplicada sobre um capacitor de 5 microfarads. A respectiva corrente no capacitor, em microamperes, é
