Questões de Engenharia Elétrica do ano 2009

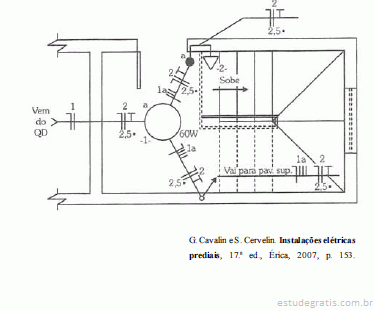

Considerando a planta elétrica mostrada na figura acima, que refere-se ao pavimento térreo de uma edificação constituída de dois pavimentos, julgue os próximos itens.

No pavimento térreo da edificação em questão, o ponto de luz requer lâmpada do tipo fluorescente.

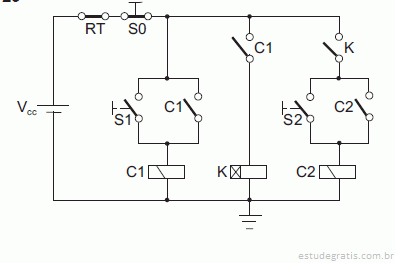

A figura acima apresenta o circuito lógico para o comando de duas máquinas trifásicas, acionadas por intermédio dos contatores C1 e C2. As chaves S0, S1 e S2 são do tipo sem retenção, e K representa um relé com retardo na ligação, programado para 5 minutos. Considere que acionar uma chave significa apertá-la e soltá-la em seguida. Com relação ao funcionamento do sistema em condições normais e supondo os contatores C1 e C2 inicialmente desenergizados, analise as seguintes afirmativas:

I – se a chave S1 for acionada, então a máquina comandada por C1 entrará em funcionamento e, após 5 minutos, a máquina comandada por C2 também entrará em funcionamento;

II – se a chave S2 for acionada, a máquina comandada por C2 entrará imediatamente em funcionamento, independente do estado do contator C1;

III – se as chaves S1 e S2 forem acionadas nesta ordem, porém defasadas de 2 minutos, então somente a máquina comandada por C1 entrará em funcionamento.

Está(ão) correta(s) APENAS a(s) afirmativa(s)

Com referência a subestações modulares metálicas usadas no atendimento a demandas de energia elétrica na indústria, julgue os itens que se seguem.

Também conhecida como subestação em invólucro metálico, a subestação modular é adequada para espaço disponível relativamente reduzido.

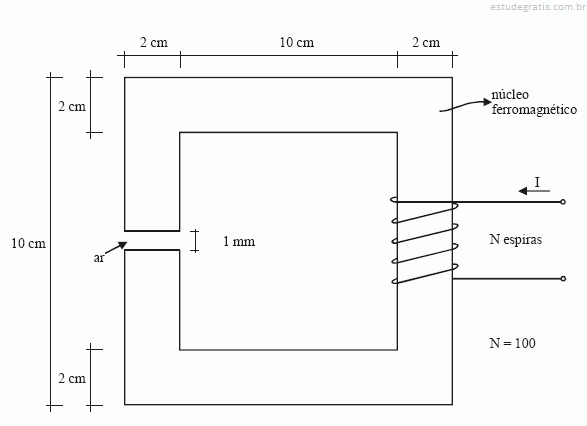

A figura acima mostra a estrutura e as ligações de um circuito magnético, em que o material ferromagnético do núcleo tem permeabilidade magnética relativa constante e igual a 1.000 e é formado por 100 espiras. Suponha que todos os trechos do núcleo tenha seção reta igual a 4 cm² e que a indução magnética no interior e fora do entreferro sejam iguais. Uma corrente CC com amplitude I excita a bobina de modo que a indução magnética no entreferro é igual a 1,0 Wb/m².

Considerando as informações acima, julgue os itens que se seguem.

Acerca das condições gerais de fornecimento de energia elétrica em tensão primária de distribuição, julgue os itens que se seguem.

Em uma unidade consumidora de energia elétrica suprida em tensão primária de distribuição, o ramal de ligação da entrada de serviço de energia dessa unidade consumidora poderá cortar terreno de terceiro, caso haja autorização deste, escrita em formulário próprio da concessionária de energia, permitindo a passagem dos condutores energizados.
