Questões de Engenharia Elétrica do ano 2009

O resistor cujos anéis têm cores verde, azul, vermelho e ouro vale

As plantas de automação industrial possuem um grande número de CLPs e IHMs operando em locais separados. Esses dispositivos podem ser integrados e ligados em redes, podendo evitar prejuízos ao processo produtivo. Para essas finalidades, é necessário que haja comunicação coordenada entre os diversos componentes. A respeito desse tema, julgue os itens a seguir.

A coordenação de comunicação envolvendo CLP é feita por meio dos chamados protocolos de comunicação, os quais são processos de hardware que cooperam para produzir serviços em uma dada camada.

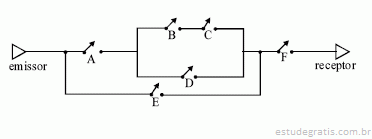

Um sinal de comunicação, para chegar ao receptor, percorre determinado trajeto, entre os vários possíveis. As rotas podem ser simuladas por meio de um circuito com chaves de dois estados, como mostra a figura seguinte. A comunicação por uma chave somente é possível quando esta se encontra na posição fechada.

Considerando que o estado de cada chave é variável lógica, a função lógica que indica o estado do sistema de transmissão relativo a todas as opções de trajetos, o qual permitirá, ou não, a comunicação entre emissor e receptor, é representada por

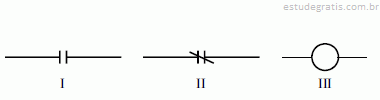

Considerando os símbolos indicados acima, utilizados para programação em linguagem Ladder para CLP, julgue o seguinte item.

Os símbolos I, II e III indicam contato normalmente aberto, contato normalmente fechado e bobina, respectivamente.

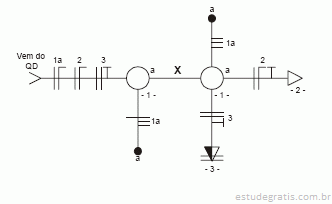

O diagrama unifilar abaixo corresponde à instalação elétrica de duas lâmpadas incandescentes em paralelo comandadas por dois interruptores localizados em pontos distintos do ambiente, uma tomada de uso geral de 127 V e outra de uso específico de 220 V.

Para completar o diagrama, o eletroduto X deve ser representado por
