Questões de Engenharia Elétrica do ano 2009

As linhas de instruções a seguir constituem um trecho de um arquivo de entrada do software ATP (alternative transients program). Elas dizem respeito aos dados do modelo a parâmetros distribuídos constantes com a frequência de uma linha de transmissão trifásica de 230 kV, com 100 km de comprimento, localizada entre duas subestações de transmissão de energia elétrica denominadas SE1 e SE2.

Nessas linhas de instruções, são informados os valores da resistência, da reatância indutiva e da susceptância capacitiva, por unidade de comprimento da linha de transmissão, relativos à frequência 60 Hz. Considerando que a formatação dos dados no arquivo de entrada do ATP esteja correta, julgue os itens a seguir.

A impedância de sequência zero da linha de transmissão é igual a 9 + j52

As linhas de instruções a seguir constituem um trecho de um arquivo de entrada do software ATP (alternative transients program). Elas dizem respeito aos dados do modelo a parâmetros distribuídos constantes com a frequência de uma linha de transmissão trifásica de 230 kV, com 100 km de comprimento, localizada entre duas subestações de transmissão de energia elétrica denominadas SE1 e SE2.

Nessas linhas de instruções, são informados os valores da resistência, da reatância indutiva e da susceptância capacitiva, por unidade de comprimento da linha de transmissão, relativos à frequência 60 Hz. Considerando que a formatação dos dados no arquivo de entrada do ATP esteja correta, julgue os itens a seguir.

A impedância de sequência positiva da linha de transmissão é igual a 38 + j109

As linhas de instruções a seguir constituem um trecho de um arquivo de entrada do software ATP (alternative transients program). Elas dizem respeito aos dados do modelo a parâmetros distribuídos constantes com a frequência de uma linha de transmissão trifásica de 230 kV, com 100 km de comprimento, localizada entre duas subestações de transmissão de energia elétrica denominadas SE1 e SE2.

Nessas linhas de instruções, são informados os valores da resistência, da reatância indutiva e da susceptância capacitiva, por unidade de comprimento da linha de transmissão, relativos à frequência 60 Hz. Considerando que a formatação dos dados no arquivo de entrada do ATP esteja correta, julgue os itens a seguir.

A impedância de sequência negativa da linha de transmissão é igual a 38 + j109

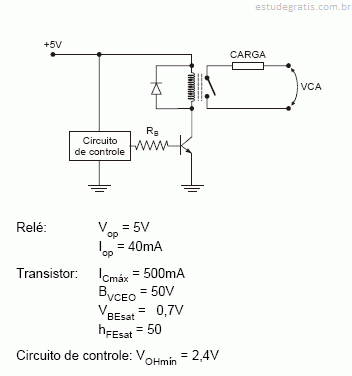

O esquema abaixo representa um circuito digital de controle, família TTL, que deve acionar uma carga CA por meio de uma interface de potência.

O resistor R_B mais adequado para a operação da interface de potência é
